Электрооборудование/The jib boom electric system 10220132

← Электрооборудование/Boom electric system 05611003 Телескопический механизм/Telescoping Units 08602112 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

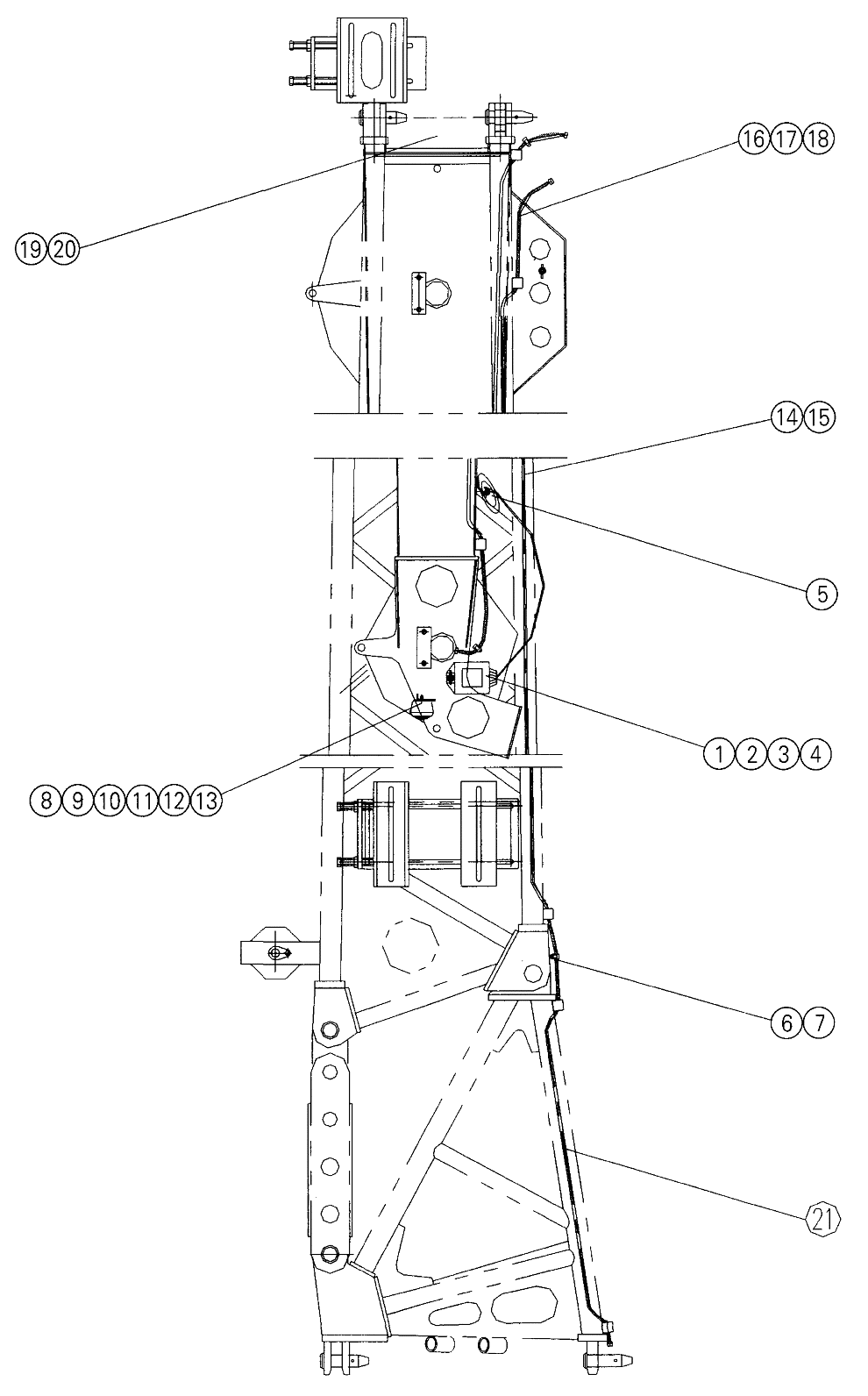

№ на схеме:1

Наименование:Nut M10

Каталожный номер:10430004

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:10440009

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:10440006

Комплект:1

Примечание:

№ на схеме:4

Наименование:Heigh limit Switch

Каталожный номер:10240038

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring

Каталожный номер:11412226

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip strip

Каталожный номер:11210123

Комплект:10

Примечание:

№ на схеме:7

Наименование:Sleeve tube L=3000

Каталожный номер:10260163

Комплект:1

Примечание:

№ на схеме:8

Наименование:Columniform socket

Каталожный номер:10230096

Комплект:4

Примечание:

№ на схеме:9

Наименование:The jacket of columniform socket

Каталожный номер:10230093

Комплект:4

Примечание:

№ на схеме:10

Наименование:Caution lamp

Каталожный номер:10200170

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M5

Каталожный номер:10430002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 5

Каталожный номер:10440133

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sheet plug

Каталожный номер:10230040

Комплект:1

Примечание:

№ на схеме:14

Наименование:Jib boom binded wire I

Каталожный номер:12102721

Комплект:1

Примечание:

№ на схеме:15

Наименование:Jib boom binded wire II

Каталожный номер:12102720

Комплект:1

Примечание:

№ на схеме:16

Наименование:Columniform socket

Каталожный номер:10230098

Комплект:4

Примечание:

№ на схеме:17

Наименование:The jacket of columniform socket

Каталожный номер:10230094

Комплект:4

Примечание:

№ на схеме:18

Наименование:Clip strip

Каталожный номер:11210106

Комплект:50

Примечание:

№ на схеме:19

Наименование:L=0.4m

Каталожный номер:30209088

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve tube L=0.2m

Каталожный номер:21210075

Комплект:1

Примечание:

№ на схеме:21

Наименование:Jib boom electric system welded construction

Каталожный номер:12102722

Комплект:1

Примечание:
