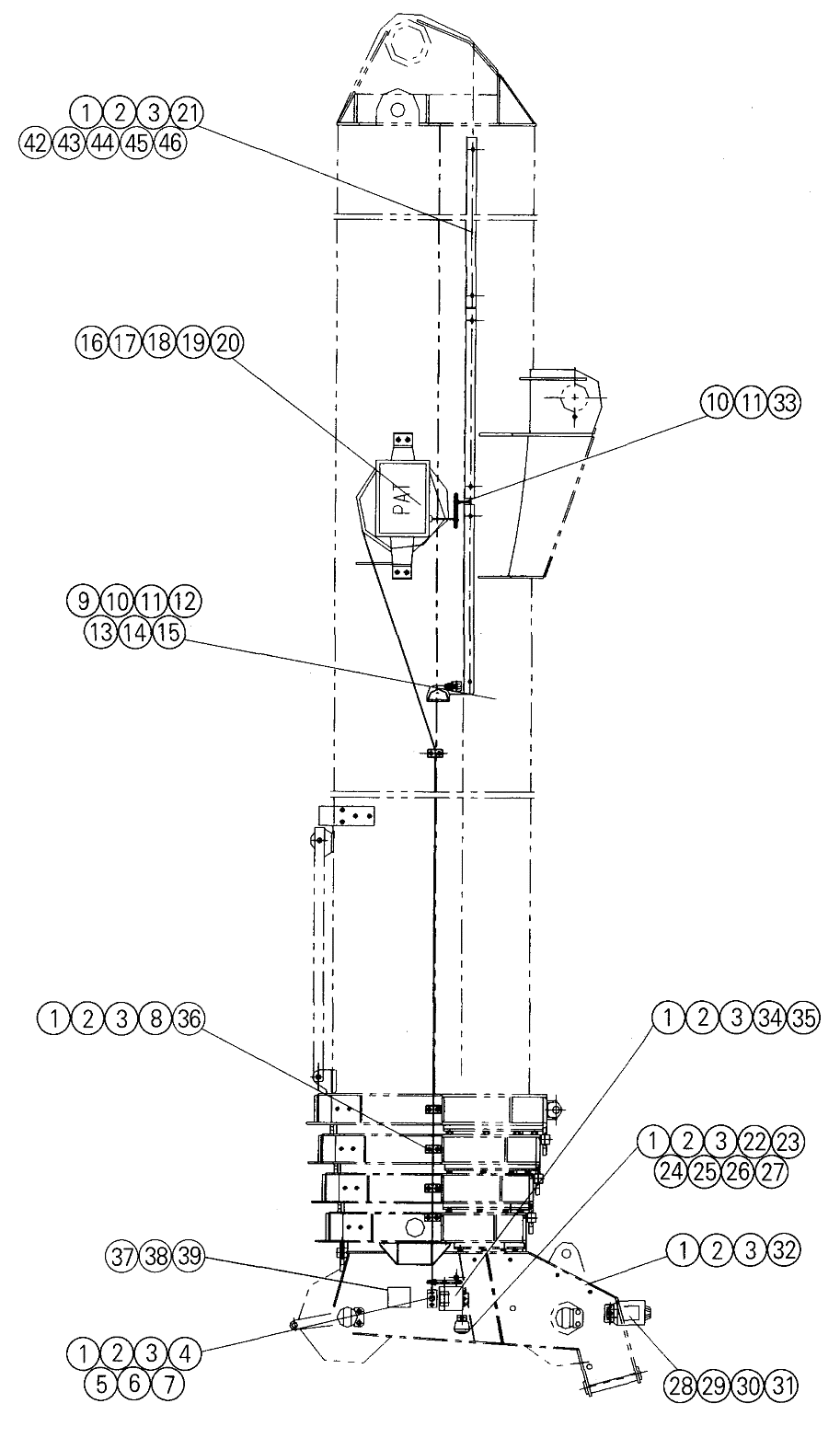

Электрооборудование/Boom electric system 05611003

← Электрооборудование/Turn table appliance 08611005 Электрооборудование/The jib boom electric system 10220132 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 6

Каталожный номер:10440021

Комплект:38

Примечание:

№ на схеме:2

Наименование:Washer 6

Каталожный номер:10440022

Комплект:38

Примечание:

№ на схеме:3

Наименование:Bolt M6X12

Каталожный номер:10420102

Комплект:38

Примечание:

№ на схеме:4

Наименование:Wire support

Каталожный номер:01811003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Loop

Каталожный номер:11211049

Комплект:1

Примечание:

№ на схеме:6

Наименование:Buckle

Каталожный номер:10260227

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nip 6KTH

Каталожный номер:11413699

Комплект:1

Примечание:

№ на схеме:8

Наименование:Wheel wire control

Каталожный номер:10210106

Комплект:5

Примечание:

№ на схеме:9

Наименование:Working lamp support

Каталожный номер:01200818

Комплект:1

Примечание:

№ на схеме:10

Наименование:Columniform plug

Каталожный номер:10230096

Комплект:12

Примечание:

№ на схеме:11

Наименование:The jacket of Columniform plug

Каталожный номер:10230093

Комплект:12

Примечание:

№ на схеме:12

Наименование:Columniform socket

Каталожный номер:10230098

Комплект:10

Примечание:

№ на схеме:13

Наименование:The jacket of Columniform socket

Каталожный номер:10230094

Комплект:10

Примечание:

№ на схеме:14

Наименование:Work lamp

Каталожный номер:10200021

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cable L=15m

Каталожный номер:30249032

Комплект:1

Примечание:

№ на схеме:16

Наименование:Length and angle sensor

Каталожный номер:10210025

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clip strip

Каталожный номер:11211006

Комплект:50

Примечание:

№ на схеме:18

Наименование:Washer 10

Каталожный номер:10440006

Комплект:5

Примечание:

№ на схеме:19

Наименование:Bolt M10X30

Каталожный номер:10410038

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 10

Каталожный номер:10440009

Комплект:6

Примечание:

№ на схеме:21

Наименование:Wire support

Каталожный номер:01811009

Комплект:7

Примечание:

№ на схеме:22

Наименование:Caution lamp

Каталожный номер:10200170

Комплект:1

Примечание:

№ на схеме:23

Наименование:Caution lamp sup

Каталожный номер:01811010

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sheet plug

Каталожный номер:10230040

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M5

Каталожный номер:10430002

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer 5

Каталожный номер:10440112

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sleeve L=15

Каталожный номер:11210952

Комплект:8

Примечание:

№ на схеме:28

Наименование:Post

Каталожный номер:01811011

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cable L=6

Каталожный номер:30249032

Комплект:1

Примечание:

№ на схеме:30

Наименование:Heigh limit switch

Каталожный номер:10240024

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut M10

Каталожный номер:10430004

Комплект:2

Примечание:

№ на схеме:32

Наименование:Wire support

Каталожный номер:01811008

Комплект:5

Примечание:

№ на схеме:33

Наименование:Insulating tape

Каталожный номер:30249004

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt M4X10

Каталожный номер:10420184

Комплект:4

Примечание:

№ на схеме:35

Наименование:Connector box

Каталожный номер:12053655

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sequential telescoping control device

Каталожный номер:01811018

Комплект:1

Примечание:

№ на схеме:37

Наименование:anemoscope

Каталожный номер:11413174

Комплект:1

Примечание:

№ на схеме:38

Наименование:pin 8X60

Каталожный номер:10470138

Комплект:1

Примечание:

№ на схеме:39

Наименование:Anemoscope support

Каталожный номер:06111080

Комплект:1

Примечание:

№ на схеме:40

Наименование:Male end

Каталожный номер:10230257

Комплект:1

Примечание:

№ на схеме:41

Наименование:Sealed

Каталожный номер:10230259

Комплект:1

Примечание:

№ на схеме:42

Наименование:Insert plake

Каталожный номер:10230260

Комплект:1

Примечание:

№ на схеме:43

Наименование:Double plug

Каталожный номер:10230091

Комплект:1

Примечание:

№ на схеме:44

Наименование:Sealed

Каталожный номер:10230261

Комплект:1

Примечание:
