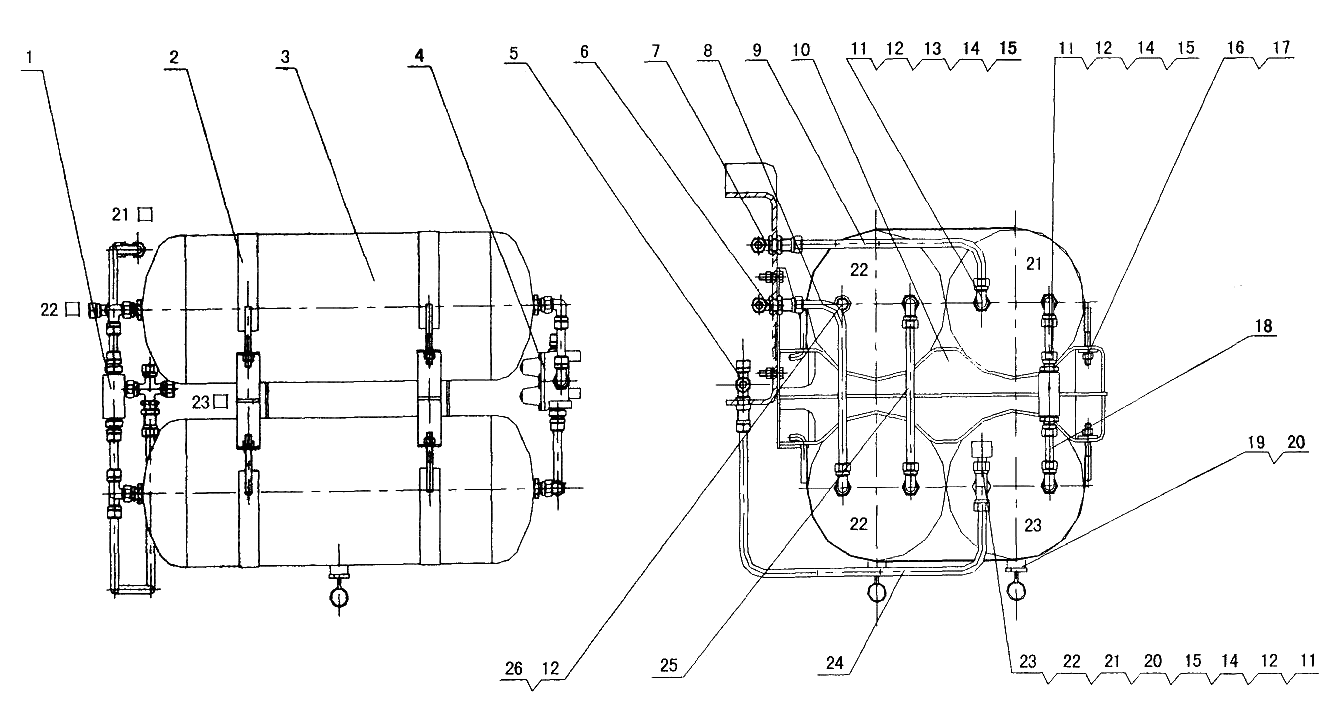

Воздушные ресиверы XZ16K.39A

← Рулевая гидравлическая система XZ16K.37A Воздушные ресиверы XZ16K.39A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Однонаправленный клапан

Каталожный номер:10100143

Комплект:1

Примечание:

№ на схеме:2

Наименование:Фиксирующий ремень

Каталожный номер:XZ16K.39.1A

Комплект:4

Примечание:

№ на схеме:3

Наименование:Воздушный ресивер

Каталожный номер:10710020

Комплект:4

Примечание:

№ на схеме:4

Наименование:Четырехконтурный предохранительный клапан

Каталожный номер:10100142

Комплект:1

Примечание:

№ на схеме:5

Наименование:Штуцер трубы

Каталожный номер:10120525

Комплект:1

Примечание:

№ на схеме:6

Наименование:Штуцер трубы

Каталожный номер:10120526

Комплект:1

Примечание:

№ на схеме:7

Наименование:Штуцер трубы

Каталожный номер:10120355

Комплект:1

Примечание:

№ на схеме:8

Наименование:Стальная труба

Каталожный номер:03000053

Комплект:1

Примечание:

№ на схеме:9

Наименование:Стальная труба

Каталожный номер:03000055

Комплект:1

Примечание:

№ на схеме:10

Наименование:Опора воздушного ресивера

Каталожный номер:XZ16K.39.4A

Комплект:2

Примечание:

№ на схеме:11

Наименование:Прямоугольный штуцер

Каталожный номер:XZ16K.39-5A

Комплект:12

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:10440024

Комплект:18

Примечание:

№ на схеме:13

Наименование:Штуцер трубы

Каталожный номер:10120353

Комплект:10

Примечание:

№ на схеме:14

Наименование:Муфта

Каталожный номер:10120341

Комплект:1

Примечание:

№ на схеме:15

Наименование:Гайка

Каталожный номер:10121953

Комплект:1

Примечание:

№ на схеме:16

Наименование:Гайка

Каталожный номер:10430004

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:10440006

Комплект:4

Примечание:

№ на схеме:18

Наименование:Стальная труба

Каталожный номер:03000064

Комплект:2

Примечание:

№ на схеме:19

Наименование:Спускной клапан

Каталожный номер:10100079

Комплект:4

Примечание:

№ на схеме:20

Наименование:Штуцер

Каталожный номер:XZ16K.39-7A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Штуцер трубы

Каталожный номер:10122054

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:10440017

Комплект:1

Примечание:

№ на схеме:23

Наименование:Выключатель сигнальной лампы

Каталожный номер:10240025

Комплект:1

Примечание:

№ на схеме:24

Наименование:Стальная труба

Каталожный номер:03000068

Комплект:1

Примечание:

№ на схеме:25

Наименование:Стальная труба

Каталожный номер:03000072

Комплект:1

Примечание:

№ на схеме:26

Наименование:Винтовая заглушка

Каталожный номер:10120263

Комплект:2

Примечание:
