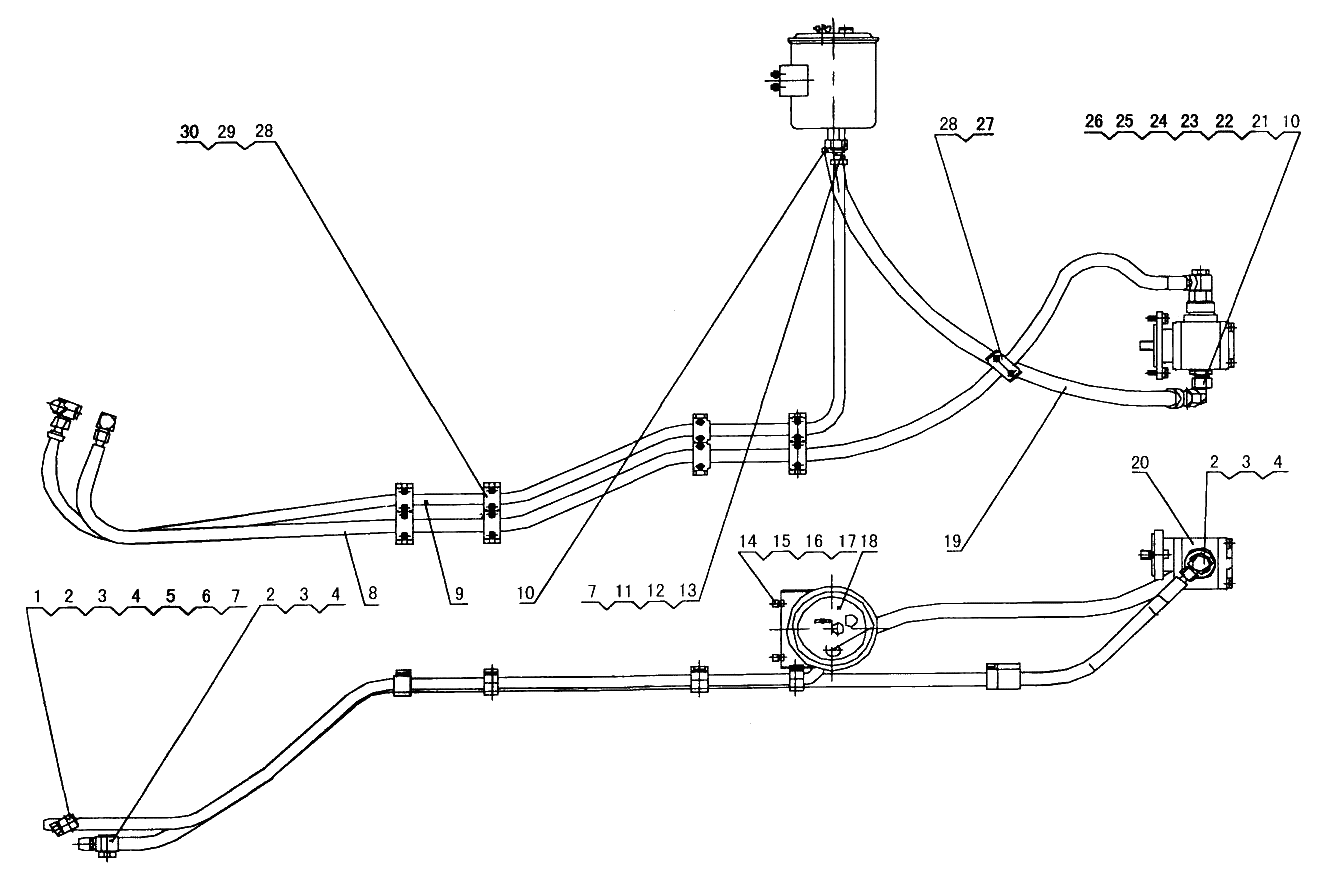

Рулевая гидравлическая система XZ16K.37A

← Колеса XZ50.29 Воздушные ресиверы XZ16K.39A →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Штуцер рукава

Каталожный номер:XZ16K.37-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 18

Каталожный номер:10440037

Комплект:6

Примечание:

№ на схеме:3

Наименование:Штуцер E14

Каталожный номер:10121949

Комплект:3

Примечание:

№ на схеме:4

Наименование:Болт M18X1.5

Каталожный номер:10410250

Комплект:3

Примечание:

№ на схеме:5

Наименование:Муфта 14

Каталожный номер:10120341

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гайка E14

Каталожный номер:10121953

Комплект:1

Примечание:

№ на схеме:7

Наименование:Зажим d19-d29

Каталожный номер:11210312

Комплект:2

Примечание:

№ на схеме:8

Наименование:Рукав высокого давления

Каталожный номер:10120730

Комплект:1

Примечание:

№ на схеме:9

Наименование:Маслонепроницаемый рукав

Каталожный номер:XZ16K.37-2A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Зажим d25-d38

Каталожный номер:11210230

Комплект:2

Примечание:

№ на схеме:11

Наименование:Муфта 12

Каталожный номер:10120509

Комплект:1

Примечание:

№ на схеме:12

Наименование:Гайка E12

Каталожный номер:10121952

Комплект:1

Примечание:

№ на схеме:13

Наименование:Штуцер рукава

Каталожный номер:XZ16K.37-3

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт M8X20

Каталожный номер:10410011

Комплект:4

Примечание:

№ на схеме:15

Наименование:Гайка M8

Каталожный номер:10430001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Шайба 8

Каталожный номер:10440001

Комплект:4

Примечание:

№ на схеме:17

Наименование:Шайба 8

Каталожный номер:10440062

Комплект:4

Примечание:

№ на схеме:18

Наименование:Маслосборник

Каталожный номер:10110019

Комплект:1

Примечание:

№ на схеме:19

Наименование:Маслонепроницаемый рукав

Каталожный номер:XZ25K.37-2A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Рулевой масляный насос

Каталожный номер:10100561

Комплект:1

Примечание:

№ на схеме:21

Наименование:Штуцер рукава

Каталожный номер:XZ16K.37-5

Комплект:1

Примечание:

№ на схеме:22

Наименование:Прямоугольный штуцер

Каталожный номер:XZ25K.37-1A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба 27

Каталожный номер:10440030

Комплект:1

Примечание:

№ на схеме:24

Наименование:Муфта 18

Каталожный номер:10120366

Комплект:2

Примечание:

№ на схеме:25

Наименование:Гайка E18

Каталожный номер:10121954

Комплект:2

Примечание:

№ на схеме:26

Наименование:Штуцер G18

Каталожный номер:10120550

Комплект:1

Примечание:

№ на схеме:27

Наименование:Направляющий рельс L=80

Каталожный номер:TX-N

Комплект:1

Примечание:

№ на схеме:28

Наименование:Зажим трубы

Каталожный номер:03001203

Комплект:4

Примечание:

№ на схеме:29

Наименование:Направляющий рельс L=120

Каталожный номер:TX-N

Комплект:3

Примечание:

№ на схеме:30

Наименование:Зажим трубы

Каталожный номер:11210341

Комплект:3

Примечание:
