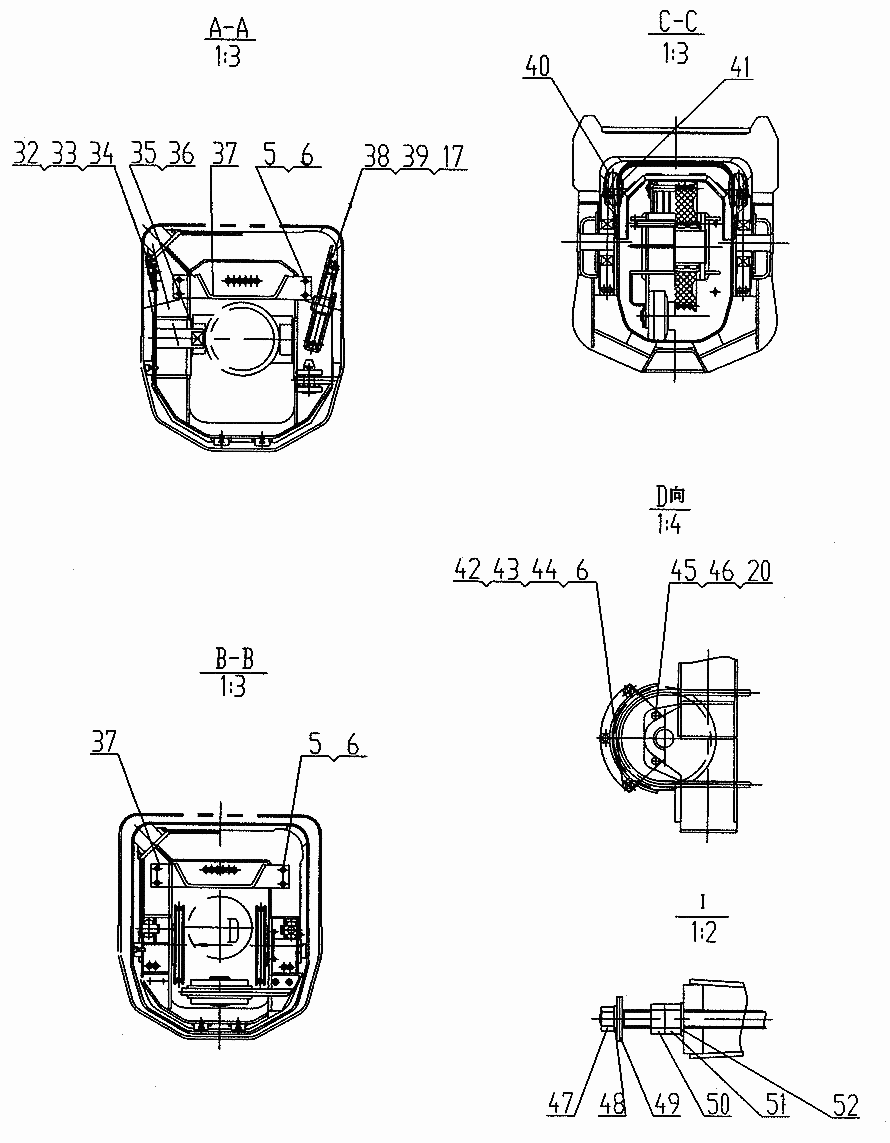

Стрела/Telescoping units QY25K.02III.5-2

← Стрела/Telescoping units QY25K.02III.5-1 Подшипник/Slewing bearing QY25K.06 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Bolt M8x20

Каталожный номер:10410011

Комплект:16

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:10440001

Комплект:24

Примечание:

№ на схеме:17

Наименование:Nut M6

Каталожный номер:10430009

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw M10x25

Каталожный номер:10420005

Комплект:6

Примечание:

№ на схеме:32

Наименование:Screw M6x35

Каталожный номер:10420108

Комплект:4

Примечание:

№ на схеме:33

Наименование:Rope holder

Каталожный номер:QY25K.02II.5-15

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rope holder

Каталожный номер:QY25K.02II.5-16

Комплект:1

Примечание:

№ на схеме:35

Наименование:Mat

Каталожный номер:QY25K.02II.5-17

Комплект:2

Примечание:

№ на схеме:36

Наименование:Mat

Каталожный номер:QY25K.02II.5-18

Комплект:2

Примечание:

№ на схеме:37

Наименование:Rope roller

Каталожный номер:QY25K.02II.5-19

Комплект:2

Примечание:

№ на схеме:38

Наименование:Rope holder

Каталожный номер:QY25K.02II.5-21

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt M6x20

Каталожный номер:10410678

Комплект:4

Примечание:

№ на схеме:40

Наименование:Wheel

Каталожный номер:QY25K.02II.5.22

Комплект:2

Примечание:

№ на схеме:41

Наименование:Pin

Каталожный номер:QY25K.02II.5-23

Комплект:2

Примечание:

№ на схеме:42

Наименование:Rope holder

Каталожный номер:QY25K.02II.5.24

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bolt M8x45

Каталожный номер:10410265

Комплект:6

Примечание:

№ на схеме:44

Наименование:Nut M8

Каталожный номер:10430001

Комплект:6

Примечание:

№ на схеме:45

Наименование:Plate

Каталожный номер:QY25K.02II.5-26

Комплект:2

Примечание:

№ на схеме:46

Наименование:Shield ring 45

Каталожный номер:10450021

Комплект:2

Примечание:

№ на схеме:47

Наименование:Nut M12

Каталожный номер:10430058

Комплект:4

Примечание:

№ на схеме:48

Наименование:Washer 16

Каталожный номер:10440005

Комплект:4

Примечание:

№ на схеме:49

Наименование:Washer 16

Каталожный номер:10440119

Комплект:8

Примечание:

№ на схеме:50

Наименование:Nut M20

Каталожный номер:10430125

Комплект:4

Примечание:

№ на схеме:51

Наименование:Nut M20

Каталожный номер:10430008

Комплект:4

Примечание:

№ на схеме:52

Наименование:Washer 20

Каталожный номер:10440121

Комплект:4

Примечание:
