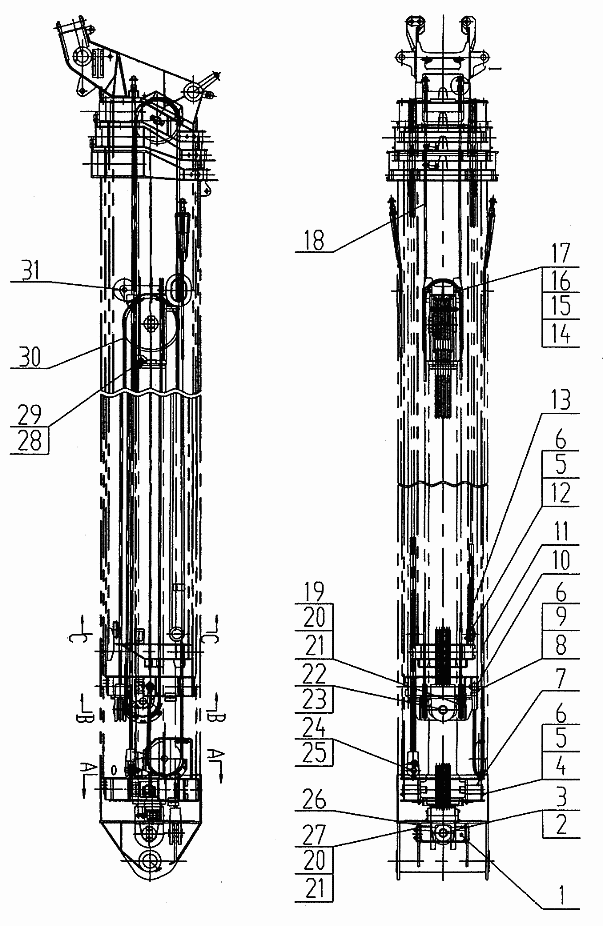

Стрела/Telescoping units QY25K.02III.5-1

← Стрела/4th section QY25K.02III.4 Стрела/Telescoping units QY25K.02III.5-2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft

Каталожный номер:QY25K.02II.5-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:QY25K.02II.5-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:QY25K.02II.5-3

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fixed plate

Каталожный номер:QY25K.02II.5-4

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M8x20

Каталожный номер:10410011

Комплект:16

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:10440001

Комплект:24

Примечание:

№ на схеме:7

Наименование:Shaft

Каталожный номер:QY25K.02II.5-5

Комплект:2

Примечание:

№ на схеме:8

Наименование:Fixed plate

Каталожный номер:QY25K.02II.5-7

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M8x16

Каталожный номер:10410026

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:QY25K.02II.5-8

Комплект:2

Примечание:

№ на схеме:11

Наименование:Thinly rope I

Каталожный номер:QY25K.02II.5.9

Комплект:2

Примечание:

№ на схеме:12

Наименование:Fixed plate

Каталожный номер:QY25K.02II.5-10

Комплект:2

Примечание:

№ на схеме:13

Наименование:Grossly rope II

Каталожный номер:QY25K.02II.5.11

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rope holder

Каталожный номер:QY25K.02II.5.12

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M6x35

Каталожный номер:10410259

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 6

Каталожный номер:10440022

Комплект:6

Примечание:

№ на схеме:17

Наименование:Nut M6

Каталожный номер:10430009

Комплект:4

Примечание:

№ на схеме:18

Наименование:Thinly rope II

Каталожный номер:QY25K.02II.5.20

Комплект:1

Примечание:

№ на схеме:19

Наименование:Uphold pedestal

Каталожный номер:QY25K.02II.5.6

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M10x25

Каталожный номер:10420005

Комплект:6

Примечание:

№ на схеме:21

Наименование:Washer 10

Каталожный номер:10440006

Комплект:10

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:QY25K.02II.5-25

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x20

Каталожный номер:10420146

Комплект:6

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:QY25K.02II.5-27

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clip

Каталожный номер:QY25K.02II.5-28

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sleeve

Каталожный номер:QY25K.02II.5-29

Комплект:2

Примечание:

№ на схеме:27

Наименование:Fixed plate

Каталожный номер:QY25K.02II.5.14-3

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M16x40

Каталожный номер:10420161

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer 16

Каталожный номер:10440002

Комплект:4

Примечание:

№ на схеме:30

Наименование:Grossly rope I

Каталожный номер:QY25K.02II.5.12

Комплект:1

Примечание:

№ на схеме:31

Наименование:Guide pully structure

Каталожный номер:QY25K.02III.5.1

Комплект:1

Примечание:
