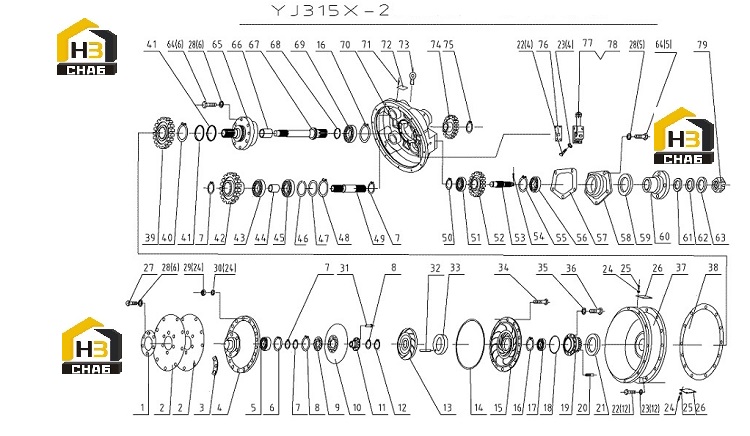

Узел гидротрансформатора

Каталожный номер:YJ315Y-10001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Cover Wheel

Каталожный номер:YJ315X-00002

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:GB289-64

Комплект:1

Примечание:4074106

№ на схеме:6

Каталожный номер:04065-05520

Комплект:1

Примечание:55

№ на схеме:7

Каталожный номер:04064-03015

Комплект:8

Примечание:30

№ на схеме:8

Каталожный номер:04064-03818

Комплект:2

Примечание:38

№ на схеме:9

Каталожный номер:ZL30D-11-29

Комплект:1

Примечание:

№ на схеме:10

Наименование:Turbine

Каталожный номер:ZL30D-11-37

Комплект:1

Примечание:

№ на схеме:11

Наименование:Turbine Disc

Каталожный номер:ZL30D-11-28

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:04064-06020

Комплект:1

Примечание:60

№ на схеме:13

Наименование:Idle Pulley

Каталожный номер:ZL30D-11-27

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:GB/3452.1-92

Комплект:1

Примечание:338X3.55

№ на схеме:15

Наименование:Pump Wheel

Каталожный номер:YJ315X-00003

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:GB893.1-86

Комплект:2

Примечание:110

№ на схеме:17

Каталожный номер:GB276-89

Комплект:1

Примечание:212

№ на схеме:18

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:130X3.1

№ на схеме:19

Наименование:Pump Wheel Seat

Каталожный номер:ZL30D-11-21

Комплект:1

Примечание:

№ на схеме:20

Наименование:Position Pin

Каталожный номер:ZL30D-11-22

Комплект:4

Примечание:

№ на схеме:21

Наименование:Frame Oil Seal

Каталожный номер:ZL30D-11-54

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:01010-51030

Комплект:16

Примечание:M10X30

№ на схеме:23

Каталожный номер:01602-21030

Комплект:16

Примечание:10

№ на схеме:24

Каталожный номер:01023-30610

Комплект:6

Примечание:M6X10

№ на схеме:25

Каталожный номер:01602-20619

Комплект:6

Примечание:6

№ на схеме:26

Наименование:Cover

Каталожный номер:YJ315X-00004

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:01010-51225

Комплект:8

Примечание:M12X25

№ на схеме:28

Каталожный номер:01602-21236

Комплект:19

Примечание:12

№ на схеме:29

Наименование:Nut

Каталожный номер:01508-10806

Комплект:24

Примечание:M8

№ на схеме:30

Каталожный номер:01602-20825

Комплект:30

Примечание:8

№ на схеме:31

Наименование:Rivet

Каталожный номер:04400-00832

Комплект:1

Примечание:8X32

№ на схеме:32

Наименование:Pin

Каталожный номер:04025-00620

Комплект:1

Примечание:6X20

№ на схеме:33

Каталожный номер:ZL30D-11-24

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:01010-50835

Комплект:24

Примечание:M8X35

№ на схеме:35

Каталожный номер:01010-50820

Комплект:8

Примечание:M8X20

№ на схеме:36

Наименование:Spring Washer

Каталожный номер:GB859-87

Комплект:8

Примечание:8

№ на схеме:37

Наименование:Housing Body

Каталожный номер:YJ315X-00001

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:ZL30D-11-38

Комплект:1

Примечание:

№ на схеме:39

Наименование:Drive Gear

Каталожный номер:ZL30D-11-20

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:04064-01030

Комплект:1

Примечание:100

№ на схеме:41

Наименование:Seal Ring

Каталожный номер:ZL30D-11-19

Комплект:2

Примечание:80

№ на схеме:42

Наименование:Driven Gear

Каталожный номер:ZL30D-11-39

Комплект:3

Примечание:

№ на схеме:43

Каталожный номер:GB276-89

Комплект:3

Примечание:206

№ на схеме:44

Наименование:Sleeve

Каталожный номер:ZL30D-11-40

Комплект:3

Примечание:

№ на схеме:45

Каталожный номер:GB277-64

Комплект:3

Примечание:50206

№ на схеме:46

Наименование:Retaining Ring

Каталожный номер:ZL30D-11-04

Комплект:3

Примечание:

№ на схеме:47

Каталожный номер:ZL30D-11-03

Комплект:3

Примечание:

№ на схеме:48

Каталожный номер:04065-06825

Комплект:3

Примечание:68

№ на схеме:49

Наименование:Pump Shaft

Каталожный номер:ZL30D-11-02

Комплект:3

Примечание:

№ на схеме:50

Каталожный номер:04064-03515

Комплект:1

Примечание:35

№ на схеме:51

Каталожный номер:GB276-89

Комплект:1

Примечание:307

№ на схеме:52

Наименование:Driven Gear

Каталожный номер:ZL30D-11-18

Комплект:1

Примечание:

№ на схеме:53

Наименование:Output Shaft

Каталожный номер:ZL30D-11-15

Комплект:1

Примечание:

№ на схеме:54

Наименование:Pin

Каталожный номер:GB91-86

Комплект:1

Примечание:5X45

№ на схеме:55

Каталожный номер:04065-09030

Комплект:1

Примечание:90

№ на схеме:56

Каталожный номер:GB276-89

Комплект:1

Примечание:308

№ на схеме:57

Наименование:Seal Washer

Каталожный номер:ZL30D-11-07

Комплект:1

Примечание:

№ на схеме:58

Наименование:Oil Seal Flange

Каталожный номер:ZL30D-11-11

Комплект:1

Примечание:

№ на схеме:59

Наименование:Oil Seal

Каталожный номер:NJ130-2402025

Комплект:2

Примечание:55X82X22

№ на схеме:60

Наименование:Output flange

Каталожный номер:ZL30D-11-12

Комплект:1

Примечание:

№ на схеме:61

Каталожный номер:ZL30D-11-13

Комплект:1

Примечание:

№ на схеме:62

Наименование:Seal Washer

Каталожный номер:ZL30D-11-17

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:ZL30D-11-16

Комплект:1

Примечание:

№ на схеме:64

Каталожный номер:01010-51230

Комплект:11

Примечание:M12X30

№ на схеме:65

Наименование:Idler Pulley Seat

Каталожный номер:ZL30D-11-05

Комплект:1

Примечание:

№ на схеме:66

Наименование:Sleeve

Каталожный номер:ZL30D-11-10

Комплект:1

Примечание:

№ на схеме:67

Наименование:Shaft

Каталожный номер:ZL30D-11-09

Комплект:1

Примечание:

№ на схеме:68

Наименование:Seal Ring

Каталожный номер:ZL30D-11-08

Комплект:1

Примечание:60

№ на схеме:69

Каталожный номер:GB276-89

Комплект:1

Примечание:310

№ на схеме:70

Наименование:Torque Converter Housing

Каталожный номер:ZL30D-11-01

Комплект:1

Примечание:

№ на схеме:71

Наименование:Rivet

Каталожный номер:04418-03060

Комплект:4

Примечание:3X6

№ на схеме:72

Наименование:Decal

Каталожный номер:09607-05080

Комплект:1

Примечание:

№ на схеме:73

Наименование:Screw

Каталожный номер:GB/T825-88

Комплект:1

Примечание:M16

№ на схеме:74

Наименование:Gear

Каталожный номер:ZL30D-11-06

Комплект:1

Примечание:

№ на схеме:75
