Детали коробки передач (db428)

← Узел гидротрансформатора Вал входной (db428) →

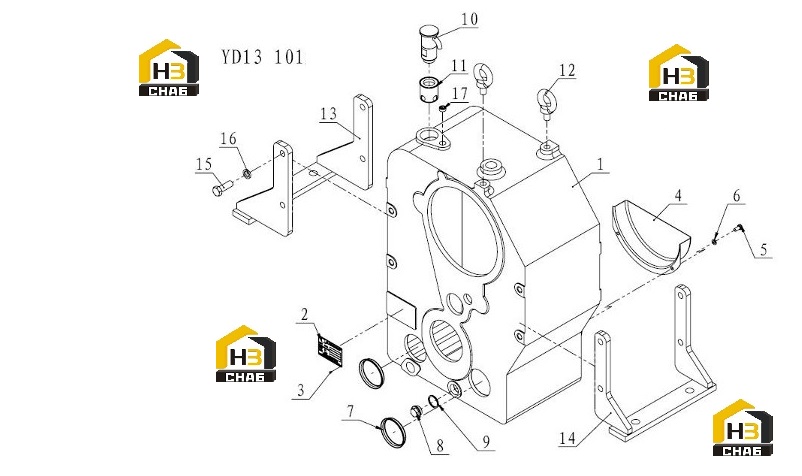

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:YD13 101 008

Комплект:1

Примечание:(DB428)

№ на схеме:2

Наименование:Nameplate

Каталожный номер:YD13 301 025

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rivet

Каталожный номер:D85A-18-39

Комплект:4

Примечание:3×5

№ на схеме:4

Наименование:Slinger

Каталожный номер:GB/T827-1986

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hex bolt

Каталожный номер:YD13 301 003

Комплект:2

Примечание:M8×16

№ на схеме:6

Наименование:Small washer

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:8-140HV

№ на схеме:7

Наименование:Sealing gland

Каталожный номер:GB/T848-2002

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plug screw

Каталожный номер:4466 351 081

Комплект:1

Примечание:AM30×1.5

№ на схеме:9

Наименование:Copper washer

Каталожный номер:0636 305 023H

Комплект:1

Примечание:30

№ на схеме:10

Наименование:Ventilator

Каталожный номер:Q20-03A-11

Комплект:1

Примечание:

№ на схеме:11

Наименование:Breather block

Каталожный номер:ZL20-030100A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Eye screw

Каталожный номер:YD13 301 032

Комплект:2

Примечание:M16

№ на схеме:13

Наименование:Left support

Каталожный номер:GB/T825-1988

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right support

Каталожный номер:YD13 301 033

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hex bolt

Каталожный номер:YD13 301 034

Комплект:4

Примечание:M16×45

№ на схеме:16

Наименование:Spring washer

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:16

№ на схеме:17

Наименование:Socket plug screw

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:3/8″
