Трубка заливки масла (db428)

← Компоненты всасывающей трубы (db428) Заглушка кпп →

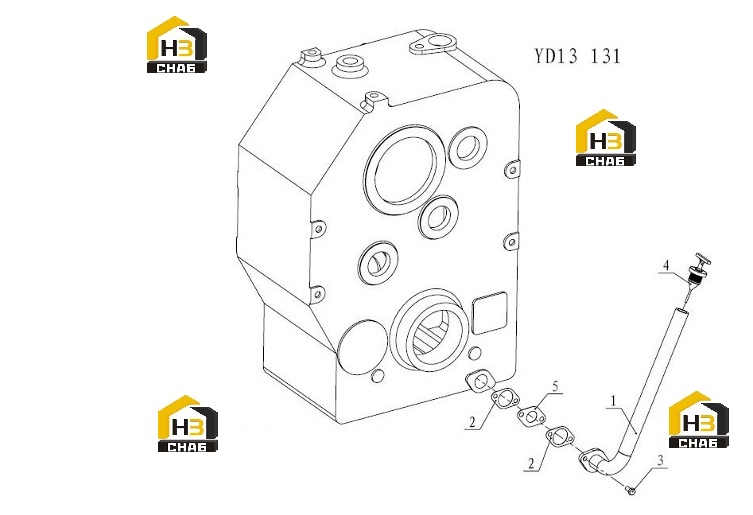

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filling pipe assembly

Каталожный номер:YD13 231 013

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filling pipe flange

Каталожный номер:YD13 331 001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Paper gasket

Каталожный номер:4642 331 216

Комплект:2

Примечание:δ=0,8

№ на схеме:4

Наименование:Hex bolt

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:M8×16

№ на схеме:5

Наименование:Dipstick components

Каталожный номер:4644 231 086

Комплект:1

Примечание:

№ на схеме:6

Наименование:Baffle

Каталожный номер:4642 331 056

Комплект:1

Примечание:
