Компоненты всасывающей трубы (db428)

Компоненты всасывающей трубы (db428)

← Компоненты стояночного тормоза (db428) Трубка заливки масла (db428) →

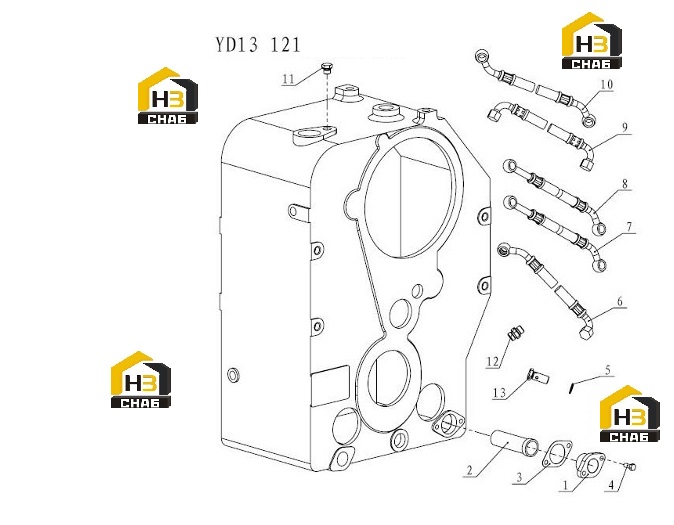

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Suction pipe flange
Каталожный номер:4644 321 820
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Suction filtering pipe subassembly
Каталожный номер:4644 221 821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Paper gasket
Каталожный номер:4644 321 244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hex bolt
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:M8×20
0 ₽
шт
№ на схеме:5
Наименование:Copper washer
Каталожный номер:Q20-03A-05
Комплект:20
Примечание:16
0 ₽
шт
№ на схеме:6
Наименование:Rubber pipeline
Каталожный номер:YD13 221 008
Комплект:1
Примечание:L=430
0 ₽
шт
№ на схеме:7
Наименование:Rubber pipeline
Каталожный номер:YD13 221 009
Комплект:1
Примечание:L=240
0 ₽
шт
№ на схеме:8
Наименование:Rubber pipeline
Каталожный номер:YD13 221 010
Комплект:1
Примечание:L=550
0 ₽
шт
№ на схеме:9
Наименование:Rubber pipeline
Каталожный номер:YD13 221 012
Комплект:1
Примечание:L=315
0 ₽
шт
№ на схеме:10
Наименование:Rubber pipeline
Каталожный номер:YD13 221 011
Комплект:1
Примечание:L=415
0 ₽
шт
№ на схеме:11
Наименование:Plug screw
Каталожный номер:0636 305 009H
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Union joint
Каталожный номер:0637 842 509H
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hollow bolt
Каталожный номер:0737 835 153
Комплект:8
Примечание:
