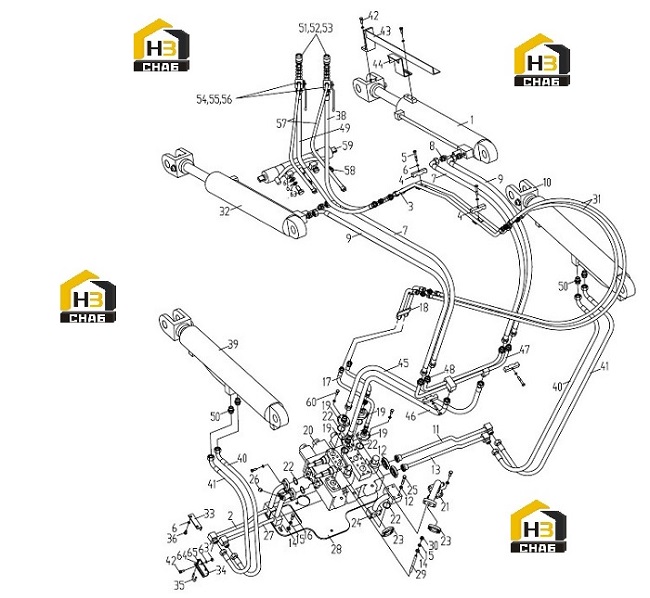

Система восьмиступенчатая гидравлическая

Каталожный номер:803004319

Комплект:1

Примечание:XGYG01-104

№ на схеме:2

Наименование:Steel Tube

Каталожный номер:252600808

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steel Tube

Каталожный номер:251900804

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube clamp

Каталожный номер:250100130

Комплект:5

Примечание:

№ на схеме:5

Каталожный номер:805000059

Комплект:5

Примечание:GB/T 5782-2000 M10X60

№ на схеме:6

Каталожный номер:805300014

Комплект:36

Примечание:GB/T 93-1987 10

№ на схеме:7

Каталожный номер:251900816

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:803164283

Комплект:4

Примечание:I22LM22X1.5ED

№ на схеме:9

Каталожный номер:251900817

Комплект:2

Примечание:

№ на схеме:10

Каталожный номер:803004317

Комплект:1

Примечание:XGYG01-100

№ на схеме:11

Наименование:Tube Split Flange

Каталожный номер:252600651

Комплект:1

Примечание:

№ на схеме:12

Наименование:components

Каталожный номер:803164271

Комплект:2

Примечание:FPS 1

№ на схеме:13

Каталожный номер:252600652

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:805300020

Комплект:7

Примечание:GB/T 97.1-2002 12

№ на схеме:15

Каталожный номер:805300018

Комплект:15

Примечание:GB/T 93-1987 12

№ на схеме:16

Каталожный номер:805000048

Комплект:8

Примечание:GB/T 5783-2000 M12X35

№ на схеме:17

Наименование:Hose

Каталожный номер:251900976

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:251900798

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:251900915

Комплект:4

Примечание:

№ на схеме:20

Наименование:Valve

Каталожный номер:803004097

Комплект:1

Примечание:D32.3(16MPa)

№ на схеме:21

Каталожный номер:252600653

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:801100148

Комплект:6

Примечание:GB/T 3452.1-1992 40X3.55

№ на схеме:23

Наименование:Split Flange

Каталожный номер:803164272

Комплект:2

Примечание:FPS 1 1/4

№ на схеме:24

Каталожный номер:252600655

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:805000169

Комплект:4

Примечание:GB/T 5783-2000 M12X70 VSTI14

№ на схеме:26

Наименование:Plug

Каталожный номер:803166449

Комплект:3

Примечание:1.5EDA3C

№ на схеме:27

Каталожный номер:252600807

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plank

Каталожный номер:252600650

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:805002251

Комплект:3

Примечание:GB/T 901-1988 M12X180

№ на схеме:30

Наименование:Nut

Каталожный номер:805200049

Комплект:3

Примечание:GB/T 6170-2000 M12

№ на схеме:31

Каталожный номер:251900797

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:803004318

Комплект:1

Примечание:XGYG01-103

№ на схеме:33

Наименование:Plate

Каталожный номер:252600547

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plate

Каталожный номер:252600548

Комплект:2

Примечание:

№ на схеме:35

Наименование:U-bolt

Каталожный номер:250100362

Комплект:4

Примечание:

№ на схеме:36

Каталожный номер:805000714

Комплект:4

Примечание:GB/T 5783-2000 M10X20

№ на схеме:37

Наименование:Nut

Каталожный номер:805200048

Комплект:8

Примечание:GB/T 6170-2000 M10

№ на схеме:38

Каталожный номер:251900812

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:803004316

Комплект:1

Примечание:XGYG01-099

№ на схеме:40

Каталожный номер:252600557

Комплект:2

Примечание:

№ на схеме:41

Каталожный номер:252600556

Комплект:2

Примечание:

№ на схеме:42

Каталожный номер:805000043

Комплект:3

Примечание:GB/T 5783-2000 M10X30

№ на схеме:43

Наименование:Pole

Каталожный номер:251900588

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bracket

Каталожный номер:252000107

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:251900977

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:251900978

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:251900815

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:251900814

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:251900813

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:803165679

Комплект:4

Примечание:I22LM26X1.5ED

№ на схеме:51

Наименование:Quick Connector

Каталожный номер:803164280

Комплект:2

Примечание:4V54E6X6

№ на схеме:52

Наименование:Plug

Каталожный номер:819906025

Комплект:2

Примечание:5205-4M

№ на схеме:53

Наименование:Plug

Каталожный номер:819906026

Комплект:4

Примечание:5209-4M

№ на схеме:54

Наименование:Ball Value

Каталожный номер:800701135

Комплект:2

Примечание:KH3/2-18ZLX

№ на схеме:55

Каталожный номер:803164281

Комплект:2

Примечание:ZH18L

№ на схеме:56

Каталожный номер:803164290

Комплект:2

Примечание:LH18L

№ на схеме:57

Каталожный номер:251900811

Комплект:2

Примечание:

№ на схеме:58

Каталожный номер:803164282

Комплект:2

Примечание:I15LM16X1.5ED

№ на схеме:59

Каталожный номер:803004320

Комплект:1

Примечание:XGYG01-105

№ на схеме:60

Каталожный номер:805000062

Комплект:16

Примечание:GB/T 5783-2000 M10X35

№ на схеме:61

Каталожный номер:805300112

Комплект:2

Примечание:GB/T97.1-2002 20

№ на схеме:62

Каталожный номер:805300023

Комплект:2

Примечание:GB/T93-1987 20

№ на схеме:63

Каталожный номер:805000281

Комплект:2

Примечание:GB/T5783-2000 M20X40

№ на схеме:64

Наименование:Nut

Каталожный номер:805200045

Комплект:4

Примечание:GB6170-86 M8

№ на схеме:65
