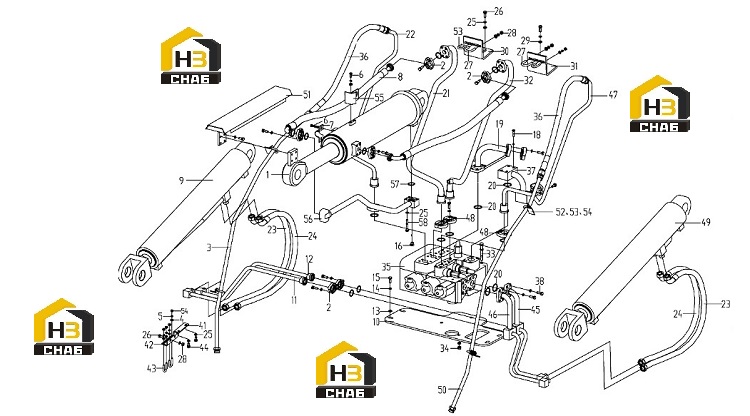

Система гидравлическая 252604187

Каталожный номер:250900370

Комплект:1

Примечание:Ⅲ.3.1

№ на схеме:4

Каталожный номер:805300010

Комплект:16

Примечание:GB/T93-1987 8

№ на схеме:5

Каталожный номер:805300069

Комплект:16

Примечание:GB/T97.1-2002 8

№ на схеме:6

Каталожный номер:805000018

Комплект:4

Примечание:GB/T5783-2000 M8X20

№ на схеме:7

Каталожный номер:252600545

Комплект:1

Примечание:300K.07.2-3

№ на схеме:8

Наименование:Hose

Каталожный номер:252600549

Комплект:2

Примечание:300K.07.2.1

№ на схеме:9

Наименование:Cylinder

Каталожный номер:803004333

Комплект:1

Примечание:XGYG01-130

№ на схеме:10

Каталожный номер:252600650

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:252600651

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:252600652

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:805300020

Комплект:10

Примечание:GB/T97.1-2002 12

№ на схеме:14

Каталожный номер:805300018

Комплект:15

Примечание:GB/T93-1987 12

№ на схеме:15

Каталожный номер:805000048

Комплект:8

Примечание:GB/T5783-2000 M12X35

№ на схеме:16

Наименование:Plug

Каталожный номер:803166449

Комплект:5

Примечание:VSTI14X1.5ED

№ на схеме:17

Наименование:-

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:18

Каталожный номер:805000169

Комплект:4

Примечание:GB/T5783-2000 M12X70

№ на схеме:19

Каталожный номер:252600653

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:801100148

Комплект:4

Примечание:GB/T3452.1-1992 40X3.55

№ на схеме:21

Каталожный номер:252600829

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:252600654

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assy

Каталожный номер:252600556

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose assy

Каталожный номер:252600557

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:805300014

Комплект:36

Примечание:GB/T93-1987 10

№ на схеме:26

Каталожный номер:805000727

Комплект:8

Примечание:GB/T5783-2000 M10X25

№ на схеме:27

Наименование:U-Blot

Каталожный номер:269900197

Комплект:2

Примечание:TL008001

№ на схеме:28

Наименование:Nut

Каталожный номер:805200048

Комплект:18

Примечание:GB/T6170-2000 M10

№ на схеме:29

Каталожный номер:805300017

Комплект:22

Примечание:GB/T97.1-2002 10

№ на схеме:30

Каталожный номер:252600618

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:252600619

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:252600830

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:805002251

Комплект:3

Примечание:GB/T901-1988 M12X180

№ на схеме:34

Наименование:Nut

Каталожный номер:805200049

Комплект:6

Примечание:GB/T6170-2000 M12

№ на схеме:35

Наименование:Valve

Каталожный номер:803004059

Комплект:1

Примечание:D32.03

№ на схеме:36

Наименование:Hose assy

Каталожный номер:252600613

Комплект:2

Примечание:

№ на схеме:37

Каталожный номер:252600655

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:805000043

Комплект:12

Примечание:GB/T5783-2000 M10X30

№ на схеме:39

Наименование:-

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:40

Наименование:-

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:41

Наименование:Plank

Каталожный номер:252600547

Комплект:2

Примечание:

№ на схеме:42

Наименование:Plank

Каталожный номер:252600548

Комплект:2

Примечание:

№ на схеме:43

Наименование:U-bolt

Каталожный номер:250100362

Комплект:4

Примечание:

№ на схеме:44

Каталожный номер:805000714

Комплект:4

Примечание:GB/T5783-2000 M10X20

№ на схеме:45

Каталожный номер:252600807

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:252600808

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:252600656

Комплект:1

Примечание:

№ на схеме:48

Наименование:Split Flange components

Каталожный номер:803164272

Комплект:4

Примечание:FPS 1 1/4

№ на схеме:49

Наименование:Cylinder

Каталожный номер:803004334

Комплект:1

Примечание:XGYG01-131

№ на схеме:50

Каталожный номер:250900376

Комплект:1

Примечание:LW330F（Ⅱ）.37 Ⅲ.3.5

№ на схеме:51

Наименование:Cover

Каталожный номер:252600657

Комплект:1

Примечание:

№ на схеме:52

Наименование:Pipe support

Каталожный номер:251900317

Комплект:4

Примечание:

№ на схеме:53

Наименование:U-bolt

Каталожный номер:250100362

Комплект:6

Примечание:

№ на схеме:54

Наименование:Nut

Каталожный номер:805200045

Комплект:12

Примечание:GB/T6170-2000 M8

№ на схеме:55

Наименование:support

Каталожный номер:252600658

Комплект:1

Примечание:

№ на схеме:56

Наименование:Tube assy

Каталожный номер:252600562

Комплект:1

Примечание:

№ на схеме:57

Наименование:O-ring

Каталожный номер:801100068

Комплект:1

Примечание:GB/T3452.1-199 32.5X3.55

№ на схеме:58
