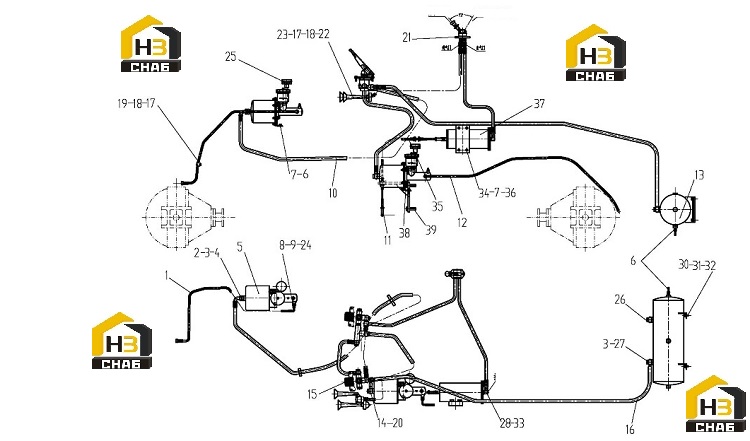

Система тормозная 252605002

← Система тормозная 252604102 Контроллер тормозной 252603727 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil pipe

Каталожный номер:252604606

Комплект:1

Примечание:

№ на схеме:2

Наименование:Joint

Каталожный номер:251800289

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:805301414

Комплект:7

Примечание:Q/SC1294-2000 22

№ на схеме:4

Наименование:O-ring

Каталожный номер:803164156

Комплект:1

Примечание:GB/T3452.1-1992 10.6X1.8

№ на схеме:5

Наименование:Pump assembly

Каталожный номер:800901152

Комплект:2

Примечание:XM-60C

№ на схеме:6

Наименование:Bolt

Каталожный номер:805000715

Комплект:8

Примечание:GB/T5783-2000 M12X25

№ на схеме:7

Наименование:Washer

Каталожный номер:805300018

Комплект:12

Примечание:GB/T93-1987 12

№ на схеме:8

Наименование:Joint

Каталожный номер:251800287

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:801100162

Комплект:2

Примечание:GB/T3452.1-1992 6X1.8

№ на схеме:10

Наименование:Air pipe

Каталожный номер:252600643

Комплект:1

Примечание:

№ на схеме:11

Наименование:Emergency brake system

Каталожный номер:252603723

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe

Каталожный номер:252604605

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air Reservoir

Каталожный номер:252605004

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air pipe

Каталожный номер:252600642

Комплект:1

Примечание:

№ на схеме:15

Наименование:Brake control

Каталожный номер:252603727

Комплект:1

Примечание:

№ на схеме:16

Наименование:Air pipe

Каталожный номер:251800292

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:805300010

Комплект:3

Примечание:GB/T93-1987 8

№ на схеме:18

Наименование:Bolt

Каталожный номер:805000033

Комплект:3

Примечание:GB/T5783-2000 M8X16

№ на схеме:19

Наименование:Clamp

Каталожный номер:803604583

Комплект:1

Примечание:3508115-B1 R7

№ на схеме:20

Наименование:Bolt

Каталожный номер:269900183

Комплект:1

Примечание:TL006003

№ на схеме:21

Наименование:Valve assembly

Каталожный номер:252603725

Комплект:1

Примечание:

№ на схеме:22

Наименование:Electric control horn

Каталожный номер:803502483

Комплект:1

Примечание:DQL22

№ на схеме:23

Наименование:Plate

Каталожный номер:252600811

Комплект:1

Примечание:3

№ на схеме:24

Наименование:Washer

Каталожный номер:805301418

Комплект:2

Примечание:Q/SC1294-2000 12

№ на схеме:25

Наименование:Breather component

Каталожный номер:251702777

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:252600641

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:269900183

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:803164131

Комплект:1

Примечание:GB3452.1-1992 10.6 ×1.8

№ на схеме:29

Наименование:Ball valve

Каталожный номер:22730156

Комплект:1

Примечание:1/4

№ на схеме:30

Наименование:Bolt

Каталожный номер:805000043

Комплект:4

Примечание:GB/T5783-2000 M10×30

№ на схеме:31

Наименование:Washer

Каталожный номер:805300014

Комплект:4

Примечание:GB/T93-1987 10

№ на схеме:32

Наименование:Washer

Каталожный номер:805300102

Комплект:4

Примечание:GB/T96.1-2002 10

№ на схеме:33

Наименование:Joint

Каталожный номер:252603722

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:805000715

Комплект:4

Примечание:GB/T5783-2000 M12×25

№ на схеме:35

Наименование:Pipe

Каталожный номер:252600686

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:GB/T97.1-2002 12

№ на схеме:37

Наименование:Brake cylinder

Каталожный номер:250400157

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plate

Каталожный номер:252601107

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:805000028

Комплект:2

Примечание:GB/T5783-2000 M16×50
