Контроллер тормозной 252603727

Контроллер тормозной 252603727

← Система тормозная 252605002 Клапан ручного управления в сборе 252603725 →

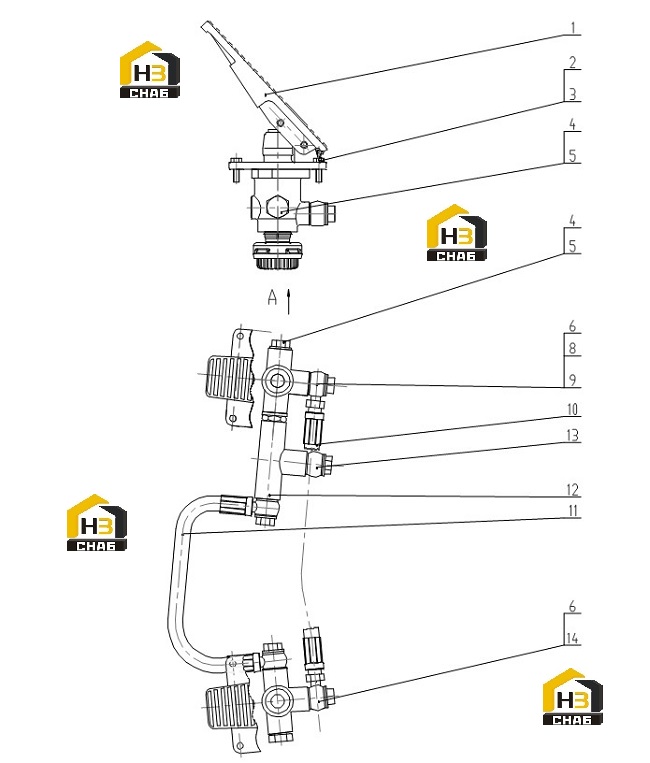

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve
Каталожный номер:800901158
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300010
Комплект:8
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:805000020
Комплект:8
Примечание:GB5783-86 M8X30
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805300032
Комплект:13
Примечание:JB982-77 22
0 ₽
шт
№ на схеме:5
Наименование:Plug
Каталожный номер:250400135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:269900183
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:803164131
Комплект:6
Примечание:GB3452.1-1992 10.6X1.8
0 ₽
шт
№ на схеме:8
Наименование:Joint
Каталожный номер:251400371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Tube
Каталожный номер:252101567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tube
Каталожный номер:252101568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Valve
Каталожный номер:803004116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Joint
Каталожный номер:252603728
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Joint
Каталожный номер:252603729
Комплект:1
Примечание:
