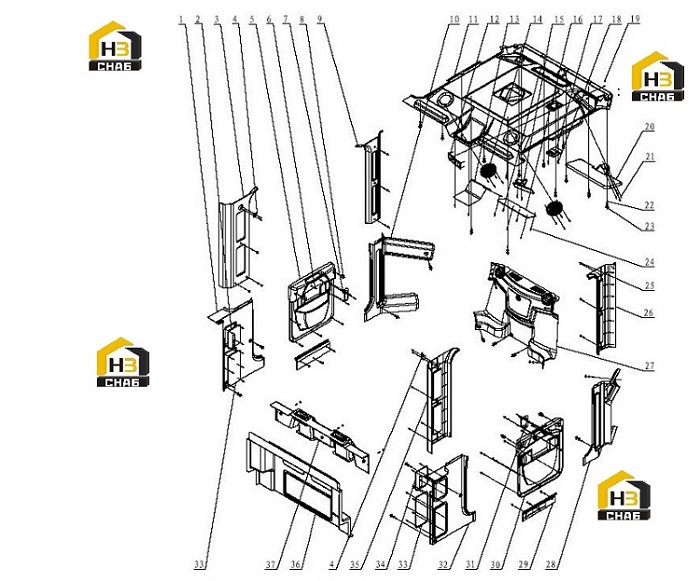

Сборка внутренняя (с кондиционером) 252604401

← Блок управления Система электрическая 252604954 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left Rear Panel

Каталожный номер:252604424

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Lock Cover plate

Каталожный номер:252604423

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left Rear Pillar plate

Каталожный номер:252901214

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hook

Каталожный номер:252901205

Комплект:2

Примечание:

№ на схеме:5

Наименование:Left Door plate assy

Каталожный номер:252604426

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cross-recessed Screws

Каталожный номер:Q2140612

Комплект:4

Примечание:

№ на схеме:7

Наименование:Door Lock Cover plate

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cap

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:9

Наименование:Left Front Pillar plate

Каталожный номер:252901212

Комплект:1

Примечание:

№ на схеме:10

Наименование:Left Front Panel

Каталожный номер:252604409

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ceiling roof

Каталожный номер:252604407

Комплект:1

Примечание:

№ на схеме:12

Наименование:Switch Bracket

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ceiling Service cover plate

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:14

Наименование:Horn Cover

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:15

Наименование:mirror

Каталожный номер:252901206

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ceiling Service cover plate

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:17

Наименование:ceiling Light

Каталожный номер:252901208

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cross-recessed Tapping Screws

Каталожный номер:Q2715525

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:Q340B04

Комплект:4

Примечание:

№ на схеме:20

Наименование:Sun Visors

Каталожный номер:252901207

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cross-recessed Screws

Каталожный номер:Q2540520

Комплект:6

Примечание:

№ на схеме:22

Наименование:Cross-recessed Tapping Screws

Каталожный номер:Q2714219

Комплект:102

Примечание:

№ на схеме:23

Наименование:Big Cap

Каталожный номер:-

Комплект:30

Примечание:

№ на схеме:24

Наименование:Tapping Screws

Каталожный номер:Q2735516

Комплект:10

Примечание:

№ на схеме:25

Наименование:Small Cap

Каталожный номер:-

Комплект:28

Примечание:

№ на схеме:26

Наименование:Right Front Pillar plate

Каталожный номер:252901213

Комплект:1

Примечание:

№ на схеме:27

Наименование:Front Panel plate Assembly

Каталожный номер:252604414

Комплект:1

Примечание:

№ на схеме:28

Наименование:Right Front Panel

Каталожный номер:252604410

Комплект:1

Примечание:

№ на схеме:29

Наименование:Doorsill Panel

Каталожный номер:252901203

Комплект:2

Примечание:

№ на схеме:30

Наименование:Right Door Panel assy

Каталожный номер:252901211

Комплект:1

Примечание:

№ на схеме:31

Наименование:Right Door Lock Cover plate assy

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:32

Наименование:Right Rear Panel assy

Каталожный номер:252604425

Комплект:1

Примечание:

№ на схеме:33

Наименование:Side Repair Cover plate

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:34

Наименование:Right Lock Cover plate

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:35

Наименование:Right Rear Pillar Back plate

Каталожный номер:252901215

Комплект:1

Примечание:

№ на схеме:36

Наименование:Air-conditioner Cover Assy

Каталожный номер:252604415

Комплект:1

Примечание:

№ на схеме:37

Наименование:Rear Beam Assembly

Каталожный номер:252901218

Комплект:1

Примечание:
