Блок управления

← Узел приборный Сборка внутренняя (с кондиционером) 252604401 →

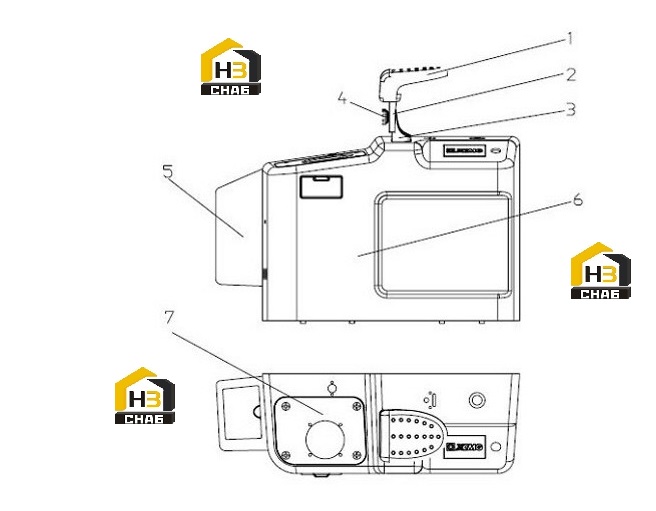

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control Box body

Каталожный номер:805002300

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805100276

Комплект:11

Примечание:GB/T818-2000 M5*20

№ на схеме:3

Наименование:Washer

Каталожный номер:805300119

Комплект:11

Примечание:GB/T97.1-2002 5

№ на схеме:4

Наименование:Washer

Каталожный номер:805300109

Комплект:11

Примечание:GB/T93-1987 5

№ на схеме:5

Наименование:Bolt

Каталожный номер:805000017

Комплект:8

Примечание:GB/T5783-2000 M8*25

№ на схеме:6

Наименование:Washer

Каталожный номер:805300069

Комплект:8

Примечание:GB/T97.1-2002 8

№ на схеме:7

Наименование:Washer

Каталожный номер:805300010

Комплект:8

Примечание:GB/T93-1987 8

№ на схеме:8

Наименование:Seal-plate

Каталожный номер:252100510

Комплект:1

Примечание:1608-10 Normal Rubber Plate

№ на схеме:9

Наименование:Seal-plate

Каталожный номер:252100511

Комплект:1

Примечание:1608-10 Normal Rubber Plate

№ на схеме:10

Наименование:Seal-plate

Каталожный номер:252100512

Комплект:1

Примечание:1608-10 Normal Rubber Plate

№ на схеме:11

Наименование:Retaining Plate

Каталожный номер:252100513

Комплект:2

Примечание:Q235-A

№ на схеме:12

Наименование:Retaining Plate

Каталожный номер:252100514

Комплект:2

Примечание:Q235-A

№ на схеме:13

Наименование:Seal-plate

Каталожный номер:252100515

Комплект:1

Примечание:1608-10 Normal Rubber Plate

№ на схеме:14

Наименование:Seal-plate

Каталожный номер:252100517

Комплект:1

Примечание:1608-10 Normal Rubber Plate

№ на схеме:15

Наименование:Cover plate

Каталожный номер:252102357

Комплект:1

Примечание:ABS
