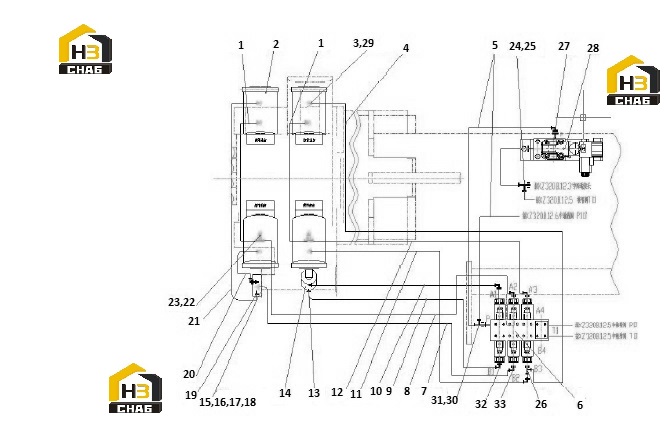

Цилиндры и адаптеры гидравлической системы 0042212000

← Мотор гидравлический и клапан 0042212000 Насос шестеренный гидравлической системы 0043012000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:101028290

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cylinder

Каталожный номер:0041612035

Комплект:4

Примечание:

№ на схеме:3

Наименование:Adapter

Каталожный номер:101026228

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:101028483

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:101028484

Комплект:1

Примечание:

№ на схеме:6

Наименование:Valve

Каталожный номер:101000942

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:101028361

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:101028485

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:101027316

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:101028486

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:101023417

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:101028485

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adapter

Каталожный номер:101020005

Комплект:2

Примечание:

№ на схеме:14

Наименование:Cylinder

Каталожный номер:101000187

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve

Каталожный номер:101000216

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:104000431

Комплект:2

Примечание:GB/T5783

№ на схеме:17

Наименование:Nut

Каталожный номер:104030065

Комплект:2

Примечание:GB/T6170

№ на схеме:18

Наименование:Washer Spring

Каталожный номер:104040009

Комплект:2

Примечание:GB/T93

№ на схеме:19

Наименование:Adapter

Каталожный номер:101020416

Комплект:3

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:101026007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:101025796

Комплект:1

Примечание:

№ на схеме:22

Наименование:Adapter

Каталожный номер:101020191

Комплект:6

Примечание:

№ на схеме:23

Наименование:Tee

Каталожный номер:101020714

Комплект:2

Примечание:

№ на схеме:24

Наименование:Tee

Каталожный номер:101020559

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:101028487

Комплект:1

Примечание:

№ на схеме:26

Наименование:Tee

Каталожный номер:101020202

Комплект:1

Примечание:

№ на схеме:27

Наименование:Elbow

Каталожный номер:101020432

Комплект:1

Примечание:

№ на схеме:28

Наименование:Valve

Каталожный номер:101001396

Комплект:1

Примечание:
