Мотор гидравлический и клапан 0042212000

Мотор гидравлический и клапан 0042212000

← Цилиндр гидравлический и шланг 0042212000 Цилиндры и адаптеры гидравлической системы 0042212000 →

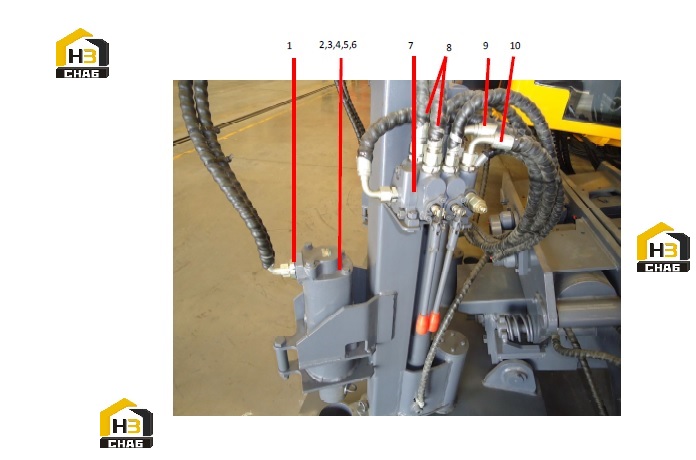

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:101027407
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Motor
Каталожный номер:101000096
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:104020051
Комплект:4
Примечание:GB/T70.1
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:104030012
Комплект:4
Примечание:M12 GB/T6170
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:104040053
Комплект:4
Примечание:12 GB/T97.1
0 ₽
шт
№ на схеме:6
Наименование:Washer Spring
Каталожный номер:104040005
Комплект:4
Примечание:12 GB/T93
0 ₽
шт
№ на схеме:7
Наименование:Valve
Каталожный номер:101000800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:101025496
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:101028288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:101028289
Комплект:1
Примечание:
