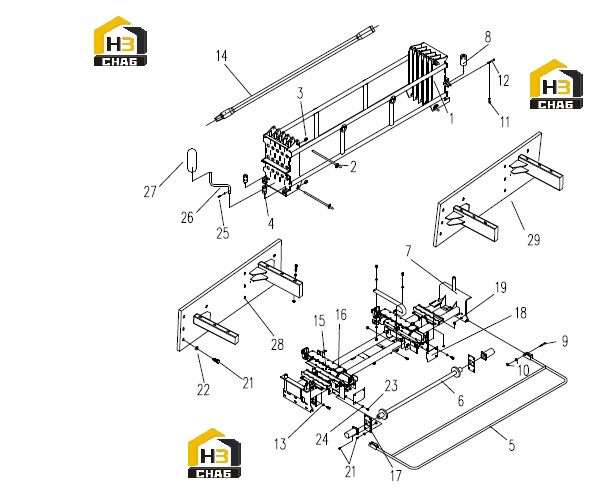

Узел устройства буровой штанги 0041703000

← Радиатор в сборе 0041707004 Опора буровой установки 0041703009 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe Box

Каталожный номер:41103008

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lock Pin

Каталожный номер:4100076

Комплект:4

Примечание:

№ на схеме:3

Наименование:Pipe Box

Каталожный номер:4100311

Комплект:8

Примечание:

№ на схеме:4

Наименование:Lynch Pin

Каталожный номер:4100077

Комплект:2

Примечание:

№ на схеме:5

Наименование:Guard

Каталожный номер:4110100

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pinion Shaft

Каталожный номер:4100080

Комплект:1

Примечание:

№ на схеме:7

Наименование:Mount

Каталожный номер:41703001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rear Pipe Loader Shuttle

Каталожный номер:4110109

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shuttle

Каталожный номер:104000594

Комплект:2

Примечание:M20x55-10.9 GB/T5782

№ на схеме:10

Наименование:Nut

Каталожный номер:104030018

Комплект:16

Примечание:M20 GB/T6170

№ на схеме:11

Наименование:Cover

Каталожный номер:4110110

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lift Pin

Каталожный номер:104000423

Комплект:16

Примечание:M20x120-10.9 GB/T5782

№ на схеме:13

Наименование:Lynch Pin

Каталожный номер:104040027

Комплект:16

Примечание:20 GB/T97.1

№ на схеме:14

Наименование:Front Pipe Loader

Каталожный номер:109021979

Комплект:35

Примечание:

№ на схеме:15

Наименование:Shuttle

Каталожный номер:4110111

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:104020085

Комплект:1

Примечание:M5x16

№ на схеме:17

Наименование:Lock Pin

Каталожный номер:4100075

Комплект:2

Примечание:

№ на схеме:18

Наименование:Frame

Каталожный номер:4100074

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:104000420

Комплект:6

Примечание:M5x20 GB/T5782

№ на схеме:20

Наименование:Bolt

Каталожный номер:4100073

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:104000013

Комплект:8

Примечание:M24x200 GB/T5783

№ на схеме:22

Наименование:Nut

Каталожный номер:104030039

Комплект:16

Примечание:M24 GB/T6170

№ на схеме:23

Наименование:Bolt

Каталожный номер:104000445

Комплект:8

Примечание:M12x25 GB/T5789

№ на схеме:24

Наименование:Plate

Каталожный номер:104030012

Комплект:8

Примечание:M12 GB/T6170

№ на схеме:25

Наименование:Bolt

Каталожный номер:104000012

Комплект:2

Примечание:M8x20 GB/T5782

№ на схеме:26

Наименование:Motor

Каталожный номер:41303010

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:111020050

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate

Каталожный номер:41703021

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cover

Каталожный номер:41703027

Комплект:1

Примечание:
