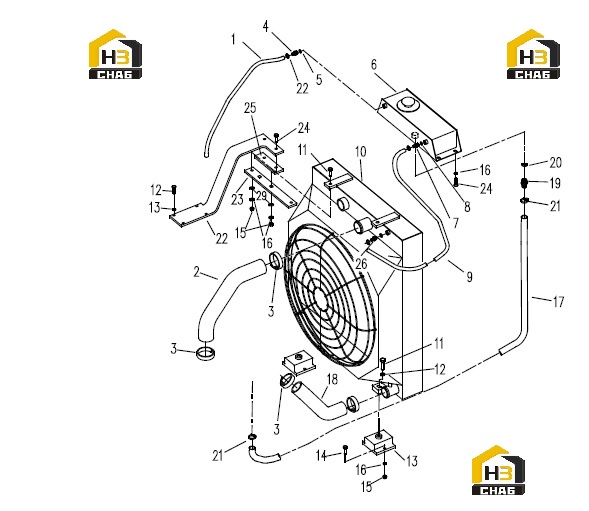

Радиатор в сборе 0041707004

← Система глушителя 0041707003 Узел устройства буровой штанги 0041703000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:GB/T15329

Комплект:1

Примечание:

№ на схеме:2

Наименование:Upper Coolant Hose

Каталожный номер:0041707005

Комплект:1

Примечание:

№ на схеме:3

Наименование:Worm Clamp

Каталожный номер:111010096

Комплект:4

Примечание:d80 JB/T8870

№ на схеме:4

Наименование:Coupler

Каталожный номер:004110324

Комплект:1

Примечание:

№ на схеме:5

Наименование:Worm Clamp

Каталожный номер:111010115

Комплект:4

Примечание:d20 JB/T8870

№ на схеме:6

Наименование:Expansion Tank

Каталожный номер:004110480

Комплект:1

Примечание:

№ на схеме:7

Наименование:Coupler

Каталожный номер:004110006

Комплект:1

Примечание:

№ на схеме:8

Наименование:Grommet

Каталожный номер:101030099

Комплект:1

Примечание:12 JB982

№ на схеме:9

Наименование:Hose

Каталожный номер:GB/T15329

Комплект:1

Примечание:

№ на схеме:10

Наименование:Radiator

Каталожный номер:100010416

Комплект:1

Примечание:

№ на схеме:11

Наименование:Blot

Каталожный номер:104000121

Комплект:6

Примечание:M12x30 GB/T5783

№ на схеме:12

Наименование:Washer

Каталожный номер:104040005

Комплект:6

Примечание:12 GB/T93

№ на схеме:13

Наименование:Shock Mount

Каталожный номер:111020013

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:104000264

Комплект:4

Примечание:M8x35 GB/T5783

№ на схеме:15

Наименование:Nut

Каталожный номер:104030024

Комплект:4

Примечание:M8 GB/T6170

№ на схеме:16

Наименование:Washer

Каталожный номер:104040007

Комплект:4

Примечание:8 GB/T93

№ на схеме:17

Наименование:Hose

Каталожный номер:GB/T15329

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lower Coolant Hose

Каталожный номер:0041707006

Комплект:1

Примечание:

№ на схеме:19

Наименование:Coupler

Каталожный номер:004110326

Комплект:1

Примечание:

№ на схеме:20

Наименование:Grommet

Каталожный номер:101030088

Комплект:1

Примечание:22 JB982

№ на схеме:21

Наименование:Worm Clamp

Каталожный номер:111010116

Комплект:2

Примечание:d40 JB/T8870

№ на схеме:22

Наименование:Board

Каталожный номер:0041707007

Комплект:1

Примечание:GB/T15329

№ на схеме:23

Наименование:Board

Каталожный номер:004110481

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:104000091

Комплект:4

Примечание:d80 JB/T8870

№ на схеме:25

Наименование:Rubber Board

Каталожный номер:004130434

Комплект:1

Примечание:

№ на схеме:26

Наименование:Coupler

Каталожный номер:004130168

Комплект:1

Примечание:
