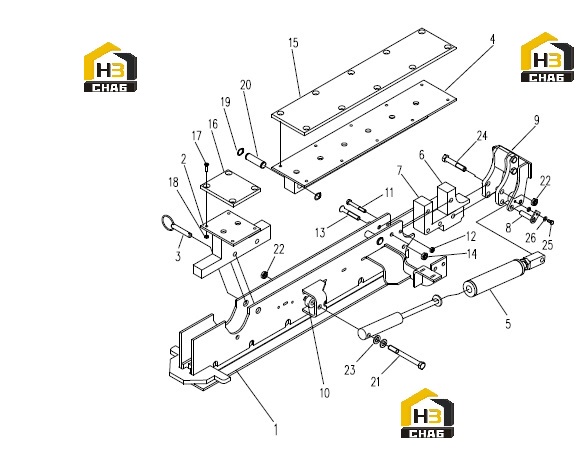

Узел челночный 004110105

← Опора буровой установки 0041703009 Капот двигателя с комплектующими 0041709000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shuttle Front

Каталожный номер:4110104

Комплект:1

Примечание:

№ на схеме:2

Наименование:Knock-Down

Каталожный номер:4100122

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cotterless Hitch Pin

Каталожный номер:4100315

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fixed Cover-Board

Каталожный номер:4110462

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cushion Tube

Каталожный номер:4100316

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wear Insert

Каталожный номер:4100317

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support

Каталожный номер:4100128

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:4100129

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe Grab

Каталожный номер:4100130

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:4110463

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:104000055

Комплект:1

Примечание:M8x60 GB/T5782

№ на схеме:12

Наименование:Nut

Каталожный номер:104030024

Комплект:1

Примечание:M8 GB/T6182

№ на схеме:13

Наименование:Bolt

Каталожный номер:104020141

Комплект:3

Примечание:M10x60 GB/T819.2

№ на схеме:14

Наименование:Nut

Каталожный номер:104030014

Комплект:3

Примечание:M10 GB/T6182

№ на схеме:15

Наименование:Wear Plate

Каталожный номер:4100314

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wear Strip

Каталожный номер:4100313

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:104020140

Комплект:14

Примечание:M6x20 GB/T819.2

№ на схеме:18

Наименование:Nut

Каталожный номер:104030065

Комплект:14

Примечание:M6 GB/T6182

№ на схеме:19

Наименование:Circlip

Каталожный номер:104050020

Комплект:4

Примечание:18 GB/T894.2

№ на схеме:20

Наименование:Pin

Каталожный номер:4100121

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:104000069

Комплект:1

Примечание:M12x120 GB/T5782

№ на схеме:22

Наименование:Nut

Каталожный номер:104030012

Комплект:2

Примечание:M12 GB/T6182

№ на схеме:23

Наименование:Washer

Каталожный номер:104040005

Комплект:2

Примечание:12 GB/T97.1

№ на схеме:24

Наименование:Bolt

Каталожный номер:104000408

Комплект:1

Примечание:M12x70 GB/T5782

№ на схеме:25

Наименование:Bolt

Каталожный номер:104000327

Комплект:1

Примечание:M6x12 GB/T5783

№ на схеме:26

Наименование:Washer

Каталожный номер:104040009

Комплект:2

Примечание:6 GB/T97.1
