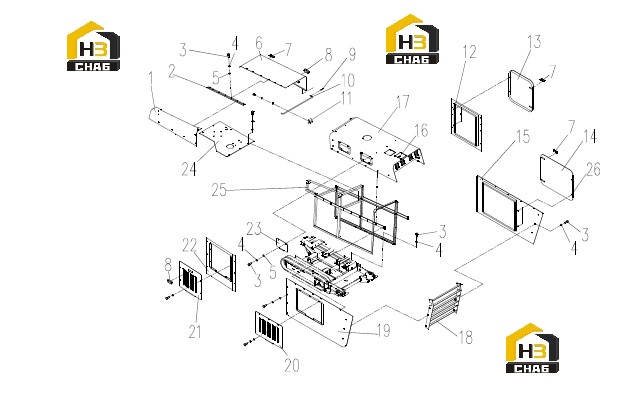

Капот двигателя с комплектующими 0041709000

← Узел челночный 004110105 Привод вращения 0041704000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mount Plate

Каталожный номер:0041409008

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hinge

Каталожный номер:0041109008

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:104000091

Комплект:64

Примечание:M8x20 GB/T5783

№ на схеме:4

Наименование:Nut

Каталожный номер:104040081

Комплект:72

Примечание:8 GB/T97.1

№ на схеме:5

Наименование:Washer

Каталожный номер:104040007

Комплект:72

Примечание:8 GB/T93

№ на схеме:6

Наименование:Front Box Cover Plate

Каталожный номер:0041409007

Комплект:1

Примечание:

№ на схеме:7

Наименование:Movability Lever Lock

Каталожный номер:109020070

Комплект:5

Примечание:

№ на схеме:8

Наименование:Drawbench Guard

Каталожный номер:109000006

Комплект:3

Примечание:

№ на схеме:9

Наименование:Hatch Annul

Каталожный номер:104070016

Комплект:1

Примечание:3x20 GB/T91

№ на схеме:10

Наименование:Stay Bar

Каталожный номер:0041109006

Комплект:1

Примечание:

№ на схеме:11

Наименование:Checkpost

Каталожный номер:0041109007

Комплект:1

Примечание:

№ на схеме:12

Наименование:Outer Front Stand Plate

Каталожный номер:0041409011

Комплект:1

Примечание:

№ на схеме:13

Наименование:Front Door Plate

Каталожный номер:0041409012

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rear Door Plate

Каталожный номер:0041609118

Комплект:1

Примечание:

№ на схеме:15

Наименование:Outer Rear Stand Plate

Каталожный номер:0041709003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lock

Каталожный номер:109020027

Комплект:2

Примечание:22°401

№ на схеме:17

Наименование:Rear Trough

Каталожный номер:0041709001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Duct Plate

Каталожный номер:0041109011

Комплект:1

Примечание:

№ на схеме:19

Наименование:Inner Front Stand Plate

Каталожный номер:0041409009

Комплект:1

Примечание:

№ на схеме:20

Наименование:Duct Plate

Каталожный номер:0041109010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Front Examine Plate

Каталожный номер:0041409006

Комплект:1

Примечание:

№ на схеме:22

Наименование:Inner Front Stand Plate

Каталожный номер:0041409010

Комплект:1

Примечание:

№ на схеме:23

Наименование:Examine Plate

Каталожный номер:0041109009

Комплект:2

Примечание:

№ на схеме:24

Наименование:Storage Battery Plate

Каталожный номер:0041709011

Комплект:1

Примечание:

№ на схеме:25

Наименование:Frame

Каталожный номер:0041709005

Комплект:1

Примечание:

№ на схеме:26

Наименование:Door Hinge

Каталожный номер:0041609117

Комплект:4

Примечание:
