Трубка стабилизатора 0041101027&0041101028

Трубка стабилизатора 0041101027&0041101028

← Блок цилиндров масляный 004100395 Корпус рамы с комплектующими 00041701002 →

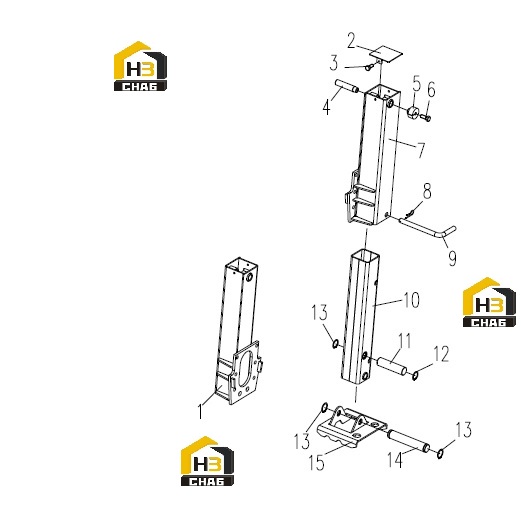

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Righttube Assembly
Каталожный номер:0041101028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:004100038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:104000444
Комплект:4
Примечание:M8x20 GB/T5789
0 ₽
шт
№ на схеме:4
Наименование:Tapered Pin
Каталожный номер:004100044
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tapered Insert
Каталожный номер:004100043
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:104000443
Комплект:2
Примечание:M12x30-10.9 GB/T5789
0 ₽
шт
№ на схеме:7
Наименование:Left Tube Assembly
Каталожный номер:0041101027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spring Clip Pin
Каталожный номер:004100286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:004100287
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Stabilizer Tube
Каталожный номер:004110467
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:004110468
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Circlip
Каталожный номер:104050027
Комплект:4
Примечание:32 GB/T893.1
0 ₽
шт
№ на схеме:13
Наименование:Circlip
Каталожный номер:104050019
Комплект:4
Примечание:32 GB/T894.1
0 ₽
шт
№ на схеме:14
Наименование:Pin
Каталожный номер:004100042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Stabilizer Foot
Каталожный номер:004100039
Комплект:2
Примечание:
