Корпус рамы с комплектующими 00041701002

Корпус рамы с комплектующими 00041701002

← Трубка стабилизатора 0041101027&0041101028 Установка буровая xz180 →

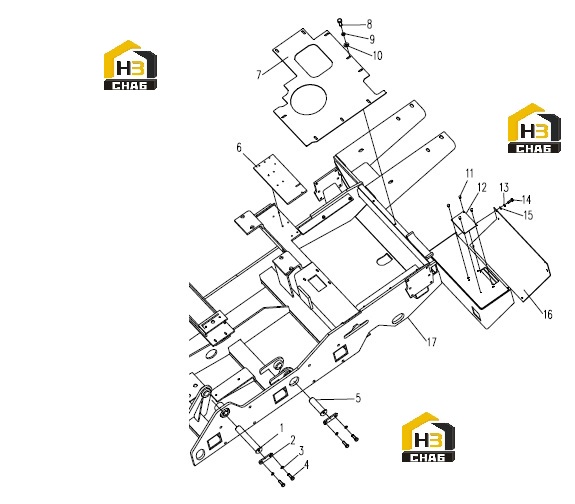

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:0041401012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:0041101016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:104040007
Комплект:4
Примечание:8 GB/T93
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:104000130
Комплект:4
Примечание:M8x25 GB/T5783
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:0041401013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover
Каталожный номер:0041701029
Комплект:1
Примечание:GB/T6170
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:0041701043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:104000082
Комплект:8
Примечание:M10x30 GB/T5783
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:104040008
Комплект:8
Примечание:10 GB/T93
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:104040030
Комплект:8
Примечание:10 GB/T97.1
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:104060007
Комплект:4
Примечание:2.5x5 GB/T827
0 ₽
шт
№ на схеме:12
Наименование:Cover
Каталожный номер:0041701031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:104040009
Комплект:6
Примечание:6 GB/T93
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:104000324
Комплект:6
Примечание:M6x20 GB/T5783
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:104040029
Комплект:6
Примечание:6 GB/T97.1
0 ₽
шт
№ на схеме:16
Наименование:Cover
Каталожный номер:0041701032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Main Frame
Каталожный номер:0041701003
Комплект:1
Примечание:
