Система гидравлическая в сборе 310800160

Система гидравлическая в сборе 310800160

← Бак дизельный Трубопровод гидравлический 310800160 →

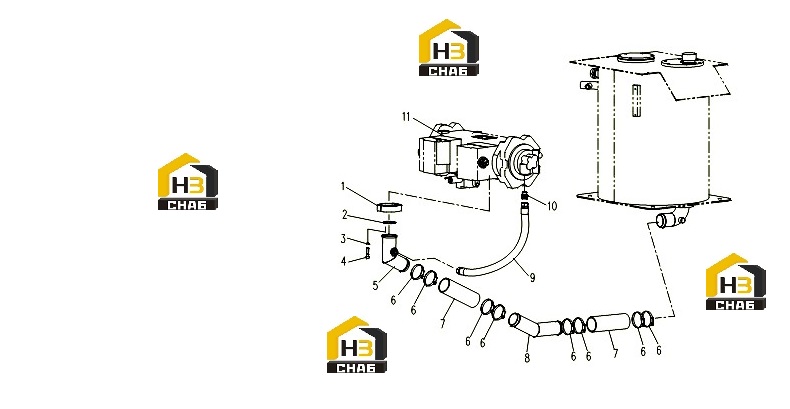

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Flange
Каталожный номер:310600546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:803166701
Комплект:1
Примечание:69×3.55
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300018
Комплект:4
Примечание:12
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805103597
Комплект:4
Примечание:M12×50
0 ₽
шт
№ на схеме:5
Наименование:Pipe
Каталожный номер:310600544
Комплект:1
Примечание:Ⅰ
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:801905723
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:803176651
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe
Каталожный номер:310800454
Комплект:1
Примечание:Ⅱ
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:803172219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Adapter
Каталожный номер:803172165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pump
Каталожный номер:819908745
Комплект:1
Примечание:
