Бак дизельный

← Детали дизельного двигателя Система гидравлическая в сборе 310800160 →

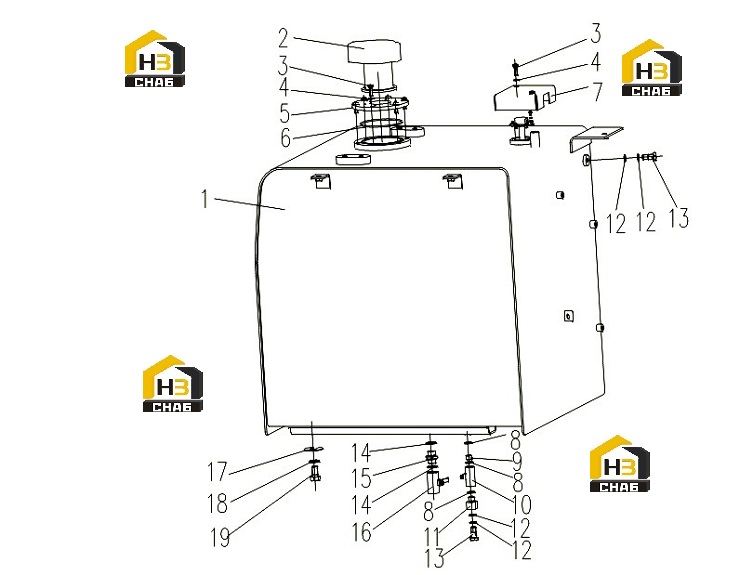

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank

Каталожный номер:310800169

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air Filter

Каталожный номер:803172591

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:805002097

Комплект:8

Примечание:M8×25

№ на схеме:4

Наименование:Spring Washer

Каталожный номер:819908973

Комплект:8

Примечание:8

№ на схеме:5

Наименование:Flange

Каталожный номер:310600611

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-Ring

Каталожный номер:801100112

Комплект:1

Примечание:115×3.55

№ на схеме:7

Наименование:Plate

Каталожный номер:310601193

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:805300044

Комплект:3

Примечание:18

№ на схеме:9

Наименование:Adapter

Каталожный номер:310600624

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:801102901

Комплект:1

Примечание:DN10(3/8)

№ на схеме:11

Наименование:Adapter

Каталожный номер:310600640

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:805300024

Комплект:4

Примечание:14

№ на схеме:13

Наименование:Bolt

Каталожный номер:310600623

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:805300032

Комплект:2

Примечание:22

№ на схеме:15

Наименование:Adapter

Каталожный номер:310600221

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve

Каталожный номер:801102902

Комплект:1

Примечание:DN15(1/2)

№ на схеме:17

Наименование:Washer

Каталожный номер:310601207

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:805302498

Комплект:6

Примечание:16

№ на схеме:19

Наименование:Bolt

Каталожный номер:805004853

Комплект:6

Примечание:M16×40
