Система гидравлическая пилотного управления 310802281

Система гидравлическая пилотного управления 310802281

← Система гидравлическая 310802281 Клапан управляющий 310802281 →

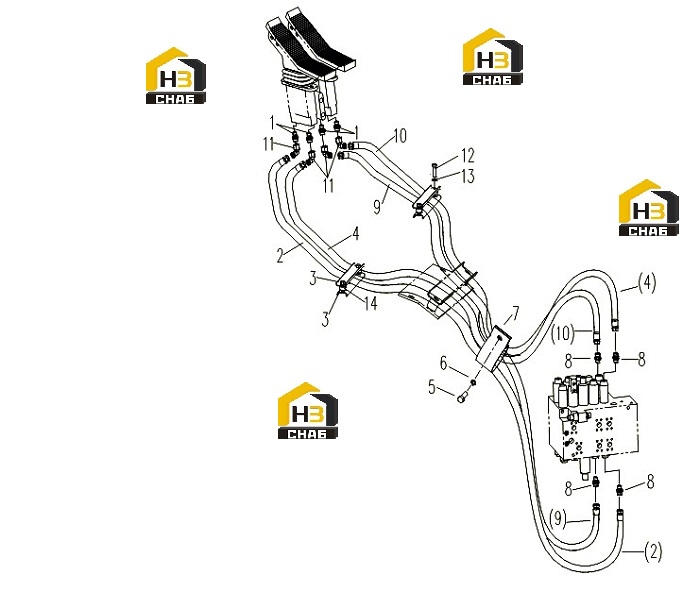

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:803172161
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose Assembly
Каталожный номер:803182803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:310600434
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:803182803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805000714
Комплект:4
Примечание:M10×20
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300014
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:7
Наименование:Plate Assembly
Каталожный номер:310600437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adapter
Каталожный номер:803172160
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:803173403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose Assembly
Каталожный номер:803173403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Elbow
Каталожный номер:803163572
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:805000727
Комплект:4
Примечание:M10×25
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:805300014
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:14
Наименование:Block
Каталожный номер:310600435
Комплект:4
Примечание:
