Система гидравлическая 310802281

Система гидравлическая 310802281

← Трубки гидравлические 310802281 Система гидравлическая пилотного управления 310802281 →

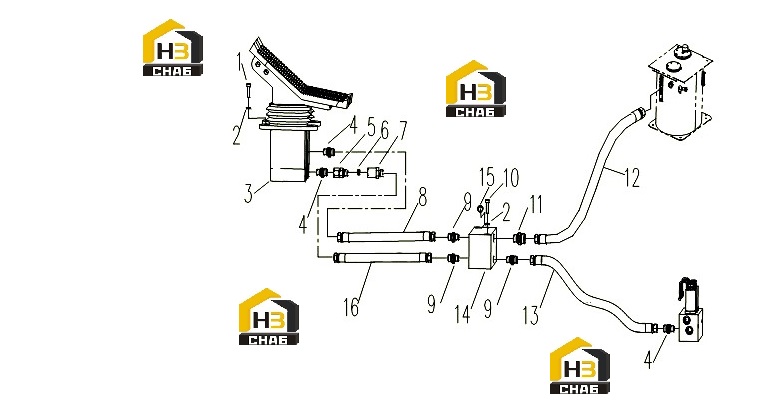

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:805000062
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300014
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:Pilot Valve
Каталожный номер:803007248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:803172161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Adapter
Каталожный номер:803163672
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Filter
Каталожный номер:803172058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Adapter
Каталожный номер:310600430
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose Assembly
Каталожный номер:803177206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Adapter
Каталожный номер:803166495
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:805103600
Комплект:2
Примечание:M10X60
0 ₽
шт
№ на схеме:11
Наименование:Adapter
Каталожный номер:803169464
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose Assembly
Каталожный номер:803172101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose Assembly
Каталожный номер:803172353
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Join Block
Каталожный номер:310600432
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plug
Каталожный номер:803166449
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose Assembly
Каталожный номер:803182809
Комплект:1
Примечание:
