Рукоятка правая управляющая

Рукоятка правая управляющая

← Рукоятка левая управляющая Клапан управляющий ножной →

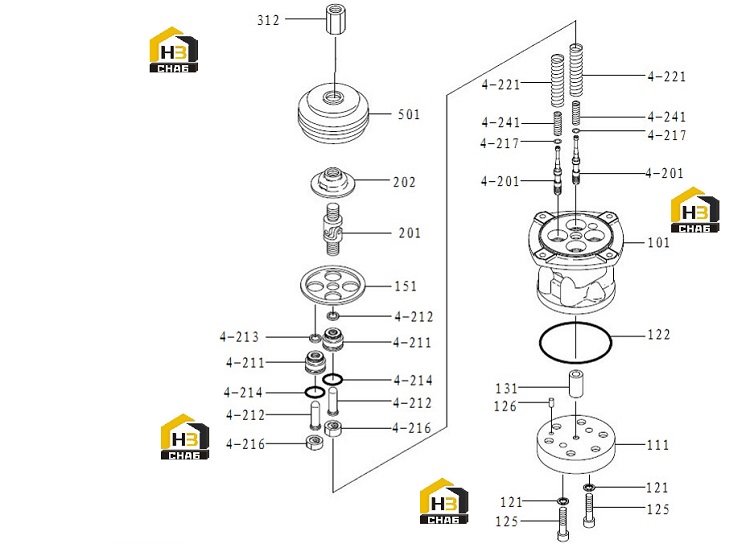

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:101
Наименование:CASING
Каталожный номер:860120199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:111
Наименование:PLATE
Каталожный номер:860120199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:121
Наименование:SEAL WASHER
Каталожный номер:860120201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:122
Наименование:O-RING
Каталожный номер:860120202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:125
Наименование:BOLT
Каталожный номер:860120203
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:126
Наименование:SPRING PIN
Каталожный номер:860120204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:131
Наименование:BUSH
Каталожный номер:860120205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:151
Наименование:PLATE
Каталожный номер:860120206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:201
Наименование:SPOOL
Каталожный номер:860120207
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:211
Наименование:PLUG
Каталожный номер:860120208
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:212
Наименование:PUSH ROD
Каталожный номер:860120209
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:213
Наименование:SEAL
Каталожный номер:860120210
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:214
Наименование:O-RING
Каталожный номер:860120211
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:216
Наименование:SPRING SEAT
Каталожный номер:860120212
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:217
Наименование:WASHER
Каталожный номер:860120213
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:221
Наименование:SPRING
Каталожный номер:860120214
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:241
Наименование:SPRING
Каталожный номер:860120215
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:301
Наименование:JOINT
Каталожный номер:860120216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:302
Наименование:PLATE
Каталожный номер:860120217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:312
Наименование:NUT
Каталожный номер:860120218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:315
Наименование:NUT
Каталожный номер:860120219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:457
Наименование:BUSH
Каталожный номер:860120220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:459
Наименование:CONNECTOR
Каталожный номер:860120221
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:479
Наименование:SLEEVE,INSULA TION
Каталожный номер:860120222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:501
Наименование:BELLOWS
Каталожный номер:860120223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:601
Наименование:HANDLE SUB ASSY (RH)
Каталожный номер:803007151
Комплект:1
Примечание:
