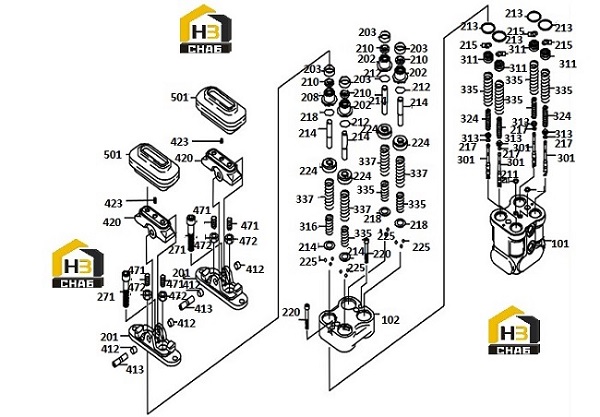

Клапан управляющий ножной

← Рукоятка правая управляющая Система электрическая (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:101

Наименование:CASING

Каталожный номер:860120224

Комплект:1

Примечание:

№ на схеме:102

Наименование:CASING(DAMPER)

Каталожный номер:860120225

Комплект:1

Примечание:

№ на схеме:151

Наименование:PLUG

Каталожный номер:860120226

Комплект:4

Примечание:

№ на схеме:153

Наименование:ROH PLUG

Каталожный номер:860120227

Комплект:2

Примечание:ROH

№ на схеме:163

Наименование:O-RING

Каталожный номер:860120228

Комплект:2

Примечание:

№ на схеме:191

Наименование:SEAT

Каталожный номер:860120229

Комплект:2

Примечание:

№ на схеме:192

Наименование:SEAT

Каталожный номер:860120230

Комплект:2

Примечание:

№ на схеме:193

Наименование:BUSH

Каталожный номер:860120231

Комплект:2

Примечание:

№ на схеме:194

Наименование:STEEL BALL FOR BEARING

Каталожный номер:860120232

Комплект:2

Примечание:

№ на схеме:201

Наименование:COVER

Каталожный номер:860120233

Комплект:2

Примечание:

№ на схеме:202

Наименование:PLUG

Каталожный номер:860120234

Комплект:4

Примечание:

№ на схеме:203

Наименование:GREASE CAP

Каталожный номер:860120235

Комплект:4

Примечание:

№ на схеме:210

Наименование:PACKING

Каталожный номер:860120236

Комплект:4

Примечание:

№ на схеме:211

Наименование:O-RING

Каталожный номер:860120237

Комплект:2

Примечание:

№ на схеме:212

Наименование:O-RING

Каталожный номер:860120238

Комплект:4

Примечание:

№ на схеме:213

Наименование:O-RING

Каталожный номер:860120239

Комплект:4

Примечание:

№ на схеме:214

Наименование:PUSH ROD

Каталожный номер:860120240

Комплект:4

Примечание:

№ на схеме:215

Наименование:WASHER

Каталожный номер:860120241

Комплект:8

Примечание:

№ на схеме:217

Наименование:WASHER

Каталожный номер:860120242

Комплект:4

Примечание:

№ на схеме:218

Наименование:SPRING SEAT

Каталожный номер:860120243

Комплект:4

Примечание:

№ на схеме:220

Наименование:SCREW,HEX.S.H.C.

Каталожный номер:860120244

Комплект:2

Примечание:

№ на схеме:224

Наименование:PISTON

Каталожный номер:860120245

Комплект:4

Примечание:

№ на схеме:225

Наименование:STEEL BALL FOR BEARING

Каталожный номер:860120246

Комплект:12

Примечание:

№ на схеме:271

Наименование:BOLT

Каталожный номер:860120247

Комплект:2

Примечание:

№ на схеме:301

Наименование:SPOOL

Каталожный номер:860120248

Комплект:4

Примечание:

№ на схеме:311

Наименование:SPRING SEAT

Каталожный номер:860120249

Комплект:4

Примечание:

№ на схеме:313

Наименование:WASHER

Каталожный номер:860120250

Комплект:4

Примечание:

№ на схеме:324

Наименование:SPRING

Каталожный номер:860120251

Комплект:4

Примечание:

№ на схеме:335

Наименование:SPRING

Каталожный номер:860120252

Комплект:4

Примечание:

№ на схеме:336

Наименование:SPRING

Каталожный номер:860120253

Комплект:4

Примечание:

№ на схеме:337

Наименование:SPRING

Каталожный номер:860120254

Комплект:4

Примечание:

№ на схеме:412

Наименование:DU-BUSHING

Каталожный номер:860120255

Комплект:4

Примечание:

№ на схеме:413

Наименование:CAM SHAFT

Каталожный номер:860120256

Комплект:2

Примечание:

№ на схеме:420

Наименование:CAM

Каталожный номер:860120257

Комплект:2

Примечание:

№ на схеме:423

Наименование:SET SCREW

Каталожный номер:860120258

Комплект:2

Примечание:

№ на схеме:471

Наименование:SCREW

Каталожный номер:860120259

Комплект:4

Примечание:

№ на схеме:472

Наименование:NUT

Каталожный номер:860120260

Комплект:4

Примечание:

№ на схеме:501

Наименование:BELLOWS

Каталожный номер:860120261

Комплект:2

Примечание:
