Резервуар для хранения жидкости в сборе 310601889

Резервуар для хранения жидкости в сборе 310601889

← Испаритель в сборе 310601889 Кронштейн компрессора 310601889 →

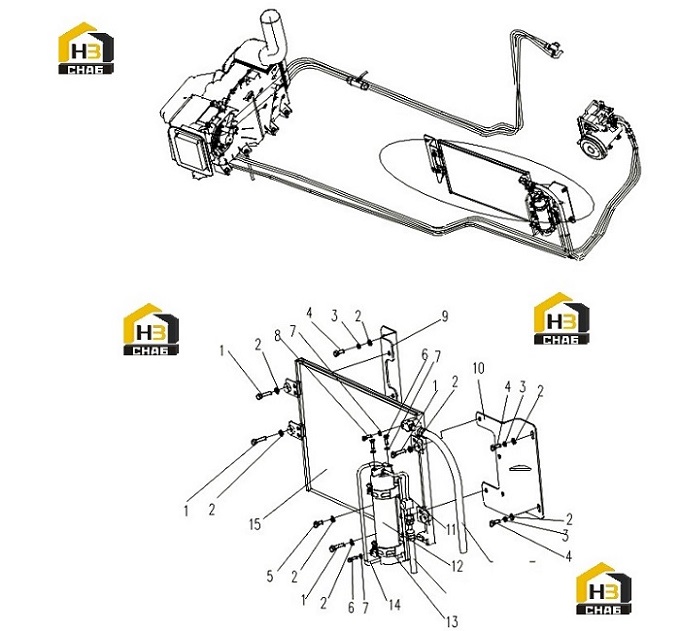

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805000089
Комплект:4
Примечание:M8X35
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300069
Комплект:10
Примечание:8
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300010
Комплект:6
Примечание:8
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805005235
Комплект:4
Примечание:M8X20
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805005234
Комплект:2
Примечание:M8X16
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805103633
Комплект:3
Примечание:M6X20
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:805300029
Комплект:3
Примечание:6
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805005209
Комплект:1
Примечание:M6X35
0 ₽
шт
№ на схеме:9
Наименование:Condenser Bracket
Каталожный номер:803506161
Комплект:1
Примечание:Ⅱ
0 ₽
шт
№ на схеме:10
Наименование:Condenser Bracket
Каталожный номер:803506158
Комплект:1
Примечание:Ⅰ
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:803506183
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Liquid Tank
Каталожный номер:803504813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Liquid Tank Bracket
Каталожный номер:803504815
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:803506182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:803504812
Комплект:1
Примечание:
