Кронштейн компрессора 310601889

Кронштейн компрессора 310601889

← Резервуар для хранения жидкости в сборе 310601889 Гусеница в сборе 600мм (вар1) 310800108 →

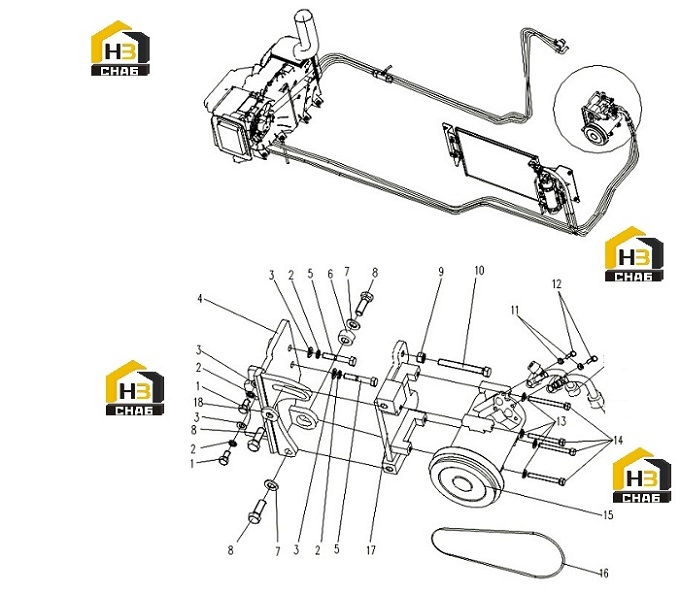

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805004695
Комплект:2
Примечание:M10×1.25×20
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300014
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300017
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:803506167
Комплект:1
Примечание:Ⅱ
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805004753
Комплект:2
Примечание:M10X1.25X60
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:310601884
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:80530014
Комплект:1
Примечание:14
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:310800073
Комплект:3
Примечание:M14X40
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:805200049
Комплект:1
Примечание:M12
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:805000149
Комплект:1
Примечание:M12X100
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805300029
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:805000126
Комплект:2
Примечание:M6X30
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:805300069
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:805000395
Комплект:4
Примечание:M8X70
0 ₽
шт
№ на схеме:15
Наименование:Compressor
Каталожный номер:803506186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Strap
Каталожный номер:800306908
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bracket
Каталожный номер:310601888
Комплект:1
Примечание:Ⅰ
