Педаль

Педаль

← Кресло Стекла кабины →

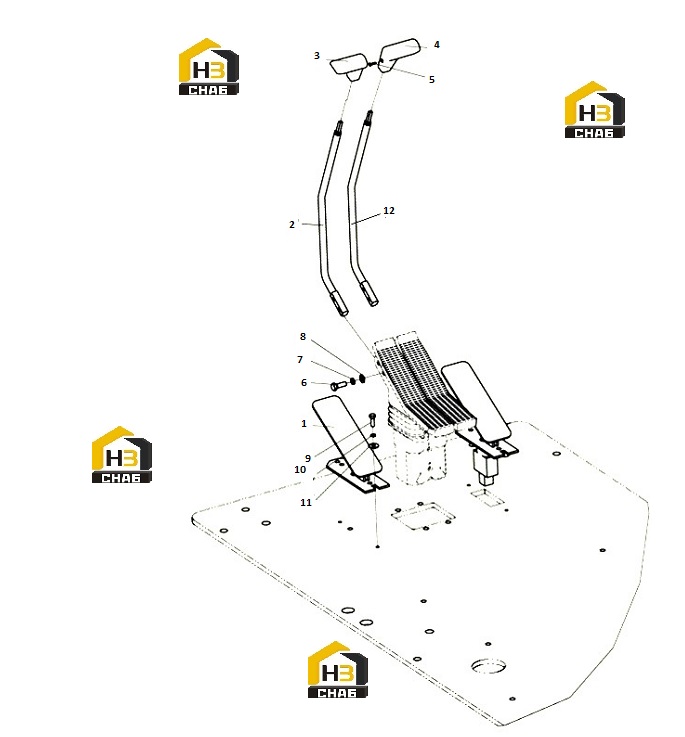

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pedal
Каталожный номер:819908842
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lever(L)
Каталожный номер:314000068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left Grip
Каталожный номер:819908627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Right Grip
Каталожный номер:819908626
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:805103603
Комплект:2
Примечание:M4×12
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805000043
Комплект:4
Примечание:M10×30
0 ₽
шт
№ на схеме:7
Наименование:Spring Washer
Каталожный номер:805300014
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:8
Наименование:Plane Washer
Каталожный номер:805300017
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805000017
Комплект:4
Примечание:M8×25
0 ₽
шт
№ на схеме:10
Наименование:Spring Washer
Каталожный номер:805300010
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:11
Наименование:Plane Washer
Каталожный номер:805300117
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:12
Наименование:Lever(R)
Каталожный номер:314000066
Комплект:1
Примечание:
