Кресло

← Прокладка резиновая Педаль →

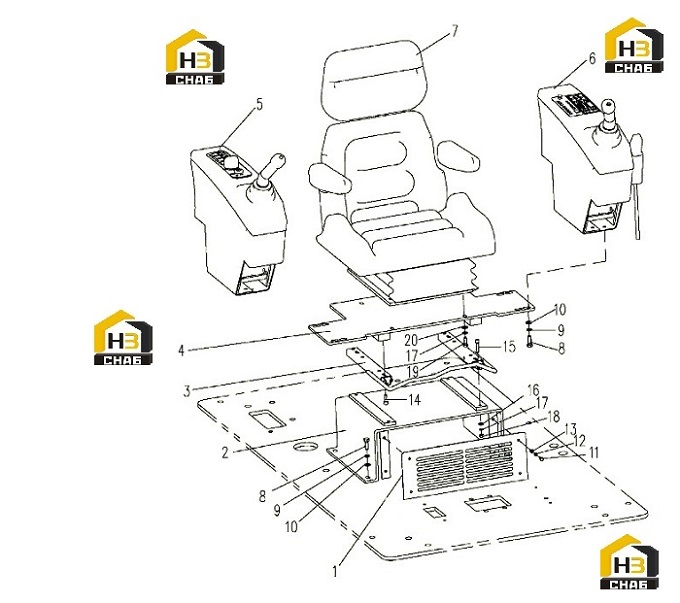

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:310600081

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:310600076

Комплект:1

Примечание:

№ на схеме:3

Наименование:Slider

Каталожный номер:801905673

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:310600077

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right Console

Каталожный номер:310601200

Комплект:1

Примечание:

№ на схеме:6

Наименование:Left Console

Каталожный номер:819908936

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seat

Каталожный номер:801905512

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:805000043

Комплект:8

Примечание:M10×30

№ на схеме:9

Наименование:Spring Washer

Каталожный номер:805300014

Комплект:8

Примечание:10

№ на схеме:10

Наименование:Plane Washer

Каталожный номер:805300017

Комплект:8

Примечание:10

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000322

Комплект:4

Примечание:M6×16

№ на схеме:12

Наименование:Spring Washer

Каталожный номер:805300030

Комплект:4

Примечание:6

№ на схеме:13

Наименование:Plane Washer

Каталожный номер:805302506

Комплект:4

Примечание:6

№ на схеме:14

Наименование:Screw

Каталожный номер:805004783

Комплект:4

Примечание:M8×25

№ на схеме:15

Наименование:Screw

Каталожный номер:819908847

Комплект:4

Примечание:M8×35

№ на схеме:16

Наименование:Plane Washer

Каталожный номер:805300069

Комплект:4

Примечание:8

№ на схеме:17

Наименование:Spring Washer

Каталожный номер:805300010

Комплект:4

Примечание:8

№ на схеме:18

Наименование:Nut

Каталожный номер:805203186

Комплект:4

Примечание:M8×1.25

№ на схеме:19

Наименование:Bolt

Каталожный номер:805103582

Комплект:4

Примечание:M8×25

№ на схеме:20

Наименование:Plane Washer

Каталожный номер:805300117

Комплект:4

Примечание:8
