Корпус центральный вращающийся

Корпус центральный вращающийся

← Трубопровод базовый гидравлический 310800516 Комплектующие двигателя гусеничного (часть1) →

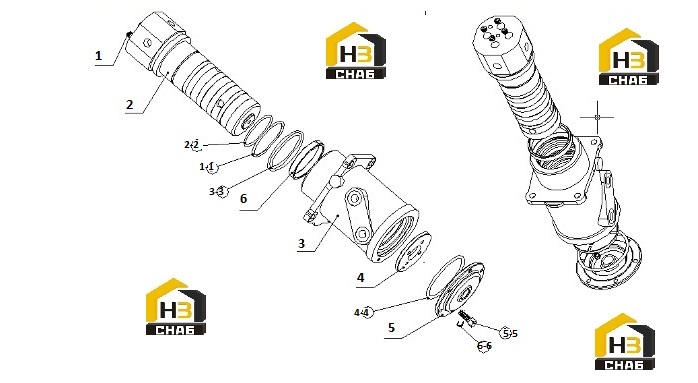

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1-1
Наименование:Dust Ring
Каталожный номер:860120764
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Casing
Каталожный номер:860120758
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2-2
Наименование:O-Ring
Каталожный номер:860120765
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Turning Shaft
Каталожный номер:860120759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3-3
Наименование:Turning Seal
Каталожный номер:860120766
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Turning Joint
Каталожный номер:860120760
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4-4
Наименование:O-Ring
Каталожный номер:860120767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Guide Plate
Каталожный номер:860120761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5-5
Наименование:Screw
Каталожный номер:860120768
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover
Каталожный номер:860120762
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6-6
Наименование:Washer-Spring
Каталожный номер:860120769
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Back Up Ring
Каталожный номер:860120763
Комплект:1
Примечание:
