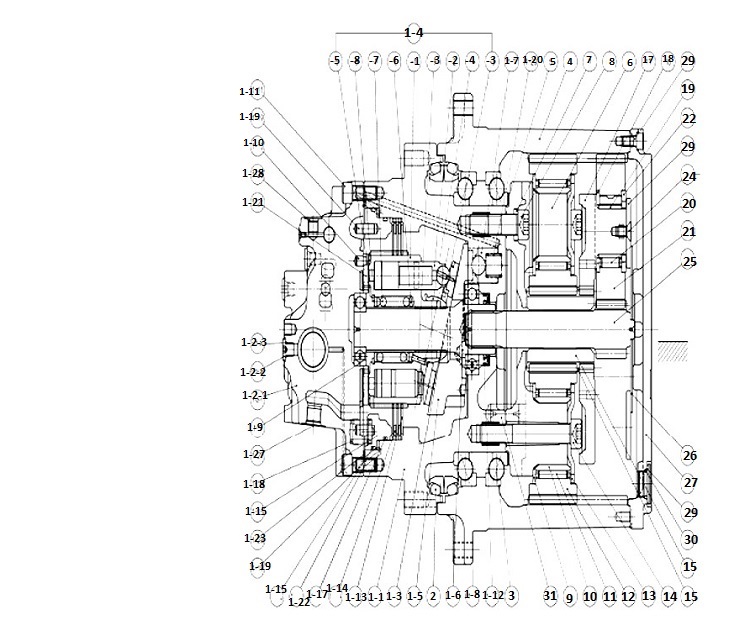

Комплектующие двигателя гусеничного (часть1)

Каталожный номер:860120840

Комплект:2

Примечание:

№ на схеме:-4

Каталожный номер:860120846

Комплект:4

Примечание:M12×40L

№ на схеме:-2

Каталожный номер:860120845

Комплект:1

Примечание:

№ на схеме:B3

Наименование:Baseplate

Каталожный номер:860120829

Комплект:1

Примечание:

№ на схеме:A1

Наименование:Seal

Каталожный номер:860120826

Комплект:1

Примечание:

№ на схеме:A2

Наименование:Seal

Каталожный номер:860120827

Комплект:1

Примечание:

№ на схеме:B2

Наименование:Kit

Каталожный номер:860120828

Комплект:1

Примечание:

№ на схеме:B4

Наименование:Cover Assy

Каталожный номер:860120830

Комплект:1

Примечание:

№ на схеме:B9

Наименование:Gear Housing

Каталожный номер:860120835

Комплект:1

Примечание:

№ на схеме:B6

Наименование:Support Assy

Каталожный номер:860120832

Комплект:1

Примечание:

№ на схеме:B7

Наименование:Gasket Component

Каталожный номер:860120833

Комплект:1

Примечание:

№ на схеме:B8

Каталожный номер:860120834

Комплект:1

Примечание:

№ на схеме:B5

Наименование:Piston Assy

Каталожный номер:860120831

Комплект:1

Примечание:

№ на схеме:1-15

Наименование:Piston

Каталожный номер:860120777

Комплект:1

Примечание:

№ на схеме:1-19

Наименование:Pin

Каталожный номер:860120781

Комплект:4

Примечание:

№ на схеме:1-18

Наименование:Spring

Каталожный номер:860120780

Комплект:8

Примечание:

№ на схеме:1-17

Наименование:D-Ring

Каталожный номер:860120779

Комплект:1

Примечание:

№ на схеме:1-16

Наименование:D-Ring

Каталожный номер:860120778

Комплект:1

Примечание:

№ на схеме:1-14

Наименование:Friction Disk

Каталожный номер:860120776

Комплект:2

Примечание:

№ на схеме:1-9

Наименование:Ball Bearing

Каталожный номер:860120771

Комплект:1

Примечание:

№ на схеме:1-12

Наименование:Sealing Oil

Каталожный номер:860120774

Комплект:1

Примечание:

№ на схеме:1-11

Каталожный номер:860120773

Комплект:10

Примечание:M14×35L

№ на схеме:1-10

Наименование:Pin

Каталожный номер:860120772

Комплект:1

Примечание:

№ на схеме:1-20

Наименование:Spring

Каталожный номер:860120782

Комплект:2

Примечание:

№ на схеме:1-8

Наименование:Ball Bearing

Каталожный номер:860120770

Комплект:1

Примечание:

№ на схеме:1-13

Наименование:Multi-Plate Disc Brake

Каталожный номер:860120775

Комплект:3

Примечание:

№ на схеме:1-21

Наименование:Valve Plate

Каталожный номер:860120783

Комплект:1

Примечание:

№ на схеме:1-2-4

Наименование:Spring

Каталожный номер:860120842

Комплект:2

Примечание:

№ на схеме:1-23

Каталожный номер:860120785

Комплект:1

Примечание:

№ на схеме:1-22

Каталожный номер:860120784

Комплект:4

Примечание:

№ на схеме:1-2-6

Наименование:Cap Assy

Каталожный номер:860120844

Комплект:2

Примечание:

№ на схеме:1-2-5

Наименование:Spring Seat

Каталожный номер:860120843

Комплект:2

Примечание:

№ на схеме:1-2-3

Наименование:Spring Seat

Каталожный номер:860120841

Комплект:2

Примечание:

№ на схеме:1-2-1

Наименование:Foundation Support

Каталожный номер:860120838

Комплект:1

Примечание:

№ на схеме:1-1

Наименование:Flange

Каталожный номер:860120837

Комплект:1

Примечание:

№ на схеме:1-2-2

Наименование:Shaft Assy

Каталожный номер:860120839

Комплект:1

Примечание:

№ на схеме:1-28

Наименование:Shipping Plug

Каталожный номер:860120789

Комплект:1

Примечание:PT 1/4

№ на схеме:1-27

Наименование:Shipping Plug

Каталожный номер:860120788

Комплект:1

Примечание:PT 1/2

№ на схеме:1-26

Наименование:Shipping Plug

Каталожный номер:860120787

Комплект:2

Примечание:PT 1

№ на схеме:1-25

Наименование:Screw Drive

Каталожный номер:860120786

Комплект:2

Примечание:1.85×4.8L

№ на схеме:1

Наименование:Piston

Каталожный номер:860120836

Комплект:1

Примечание:

№ на схеме:3

Наименование:Angular Ball Bearing

Каталожный номер:860120790

Комплект:2

Примечание:

№ на схеме:5

Каталожный номер:860120791

Комплект:1

Примечание:T=0.05

№ на схеме:5

Каталожный номер:860120793

Комплект:1

Примечание:T=0.3

№ на схеме:5

Каталожный номер:860120792

Комплект:1

Примечание:T=0.1

№ на схеме:5

Каталожный номер:860120795

Комплект:1

Примечание:T=1.0

№ на схеме:5

Каталожный номер:860120794

Комплект:1

Примечание:T=0.5

№ на схеме:6

Наименование:Shaft

Каталожный номер:860120796

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:860120797

Комплект:8

Примечание:

№ на схеме:8

Каталожный номер:860120798

Комплект:8

Примечание:

№ на схеме:9

Каталожный номер:860120799

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bearing Inner Race

Каталожный номер:860120800

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bearing Needle

Каталожный номер:860120801

Комплект:4

Примечание:

№ на схеме:12

Наименование:Planet Gear

Каталожный номер:860120802

Комплект:4

Примечание:

№ на схеме:13

Каталожный номер:860120803

Комплект:4

Примечание:

№ на схеме:14

Каталожный номер:860120804

Комплект:4

Примечание:

№ на схеме:15

Наименование:Sun Gear

Каталожный номер:860120805

Комплект:1

Примечание:

№ на схеме:16

Наименование:Circlip

Каталожный номер:860120806

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shaft

Каталожный номер:860120807

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:860120808

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bearing Inner Race

Каталожный номер:860120809

Комплект:3

Примечание:

№ на схеме:20

Наименование:Bearing Needle

Каталожный номер:860120810

Комплект:3

Примечание:

№ на схеме:21

Наименование:Planet Gear

Каталожный номер:860120811

Комплект:3

Примечание:

№ на схеме:22

Каталожный номер:860120812

Комплект:3

Примечание:

№ на схеме:23

Каталожный номер:860120813

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:860120814

Комплект:3

Примечание:

№ на схеме:25

Наименование:Transmitting Gear

Каталожный номер:860120815

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:860120820

Комплект:1

Примечание:T=3.2

№ на схеме:26

Каталожный номер:860120819

Комплект:1

Примечание:T=3

№ на схеме:26

Каталожный номер:860120818

Комплект:1

Примечание:T=2.8

№ на схеме:26

Каталожный номер:860120817

Комплект:1

Примечание:T=2.3

№ на схеме:26

Каталожный номер:860120816

Комплект:1

Примечание:T=3.6

№ на схеме:27

Наименование:End Cover

Каталожный номер:860120821

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:860120822

Комплект:16

Примечание:M10×20L

№ на схеме:29

Наименование:Plug Screw

Каталожный номер:860120823

Комплект:3

Примечание:

№ на схеме:30
