Конденсатор 310601813

Конденсатор 310601813

← Система кондиционирования воздуха Компрессор 310601813 →

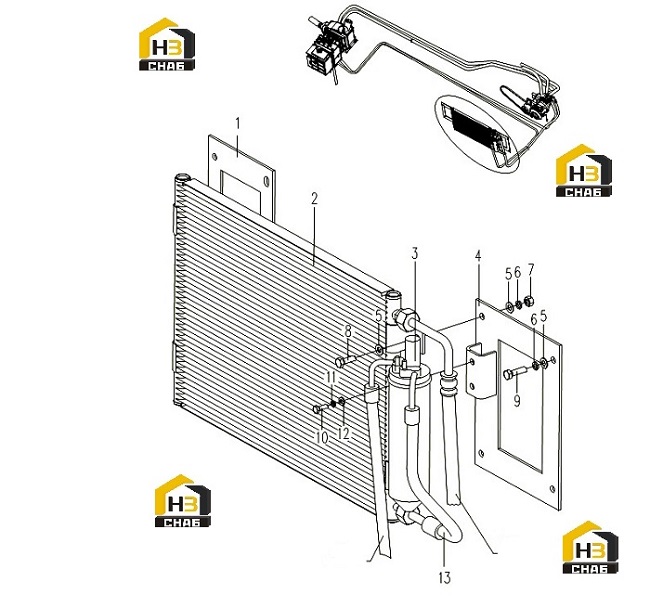

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Condenser Bracket
Каталожный номер:310800536
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Condenser
Каталожный номер:803504679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Liquid Tank
Каталожный номер:819909088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Condenser Bracket
Каталожный номер:310800530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300069
Комплект:12
Примечание:8
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300010
Комплект:8
Примечание:8
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:805200045
Комплект:4
Примечание:M8
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000018
Комплект:4
Примечание:M8×20
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805000020
Комплект:4
Примечание:M8×30
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:805000046
Комплект:2
Примечание:M6×14
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805300030
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805300029
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:13
Наименование:Hose Assy
Каталожный номер:803173615
Комплект:1
Примечание:
