Компрессор 310601813

Компрессор 310601813

← Конденсатор 310601813 Панель управления кондиционирования 310601813 →

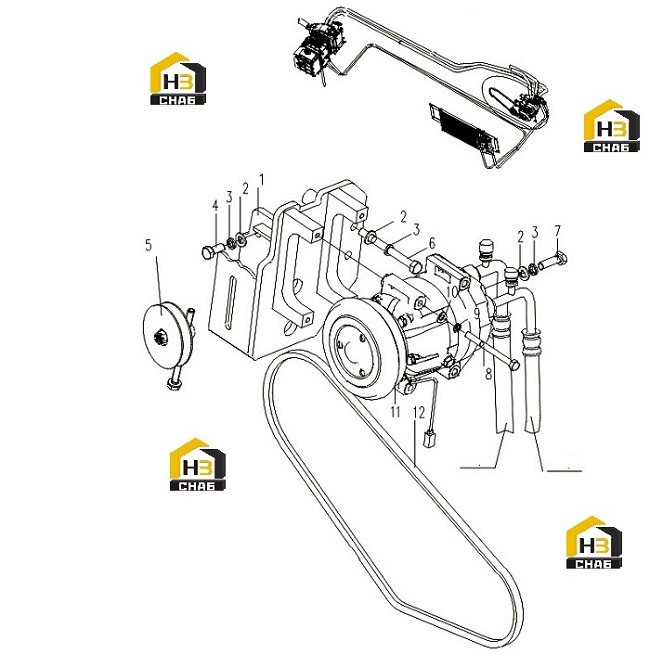

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:310800073
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300017
Комплект:5
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300014
Комплект:5
Примечание:10
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805004785
Комплект:2
Примечание:M10×1.25×25
0 ₽
шт
№ на схеме:5
Наименование:Wheel
Каталожный номер:800309027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805004784
Комплект:2
Примечание:M10×1.25×110
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:819908682
Комплект:1
Примечание:M10×1.25×30
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805002815
Комплект:4
Примечание:M8×90
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805300010
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805300069
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:11
Наименование:Compressor
Каталожный номер:819909396
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Strap
Каталожный номер:819908679
Комплект:1
Примечание:
