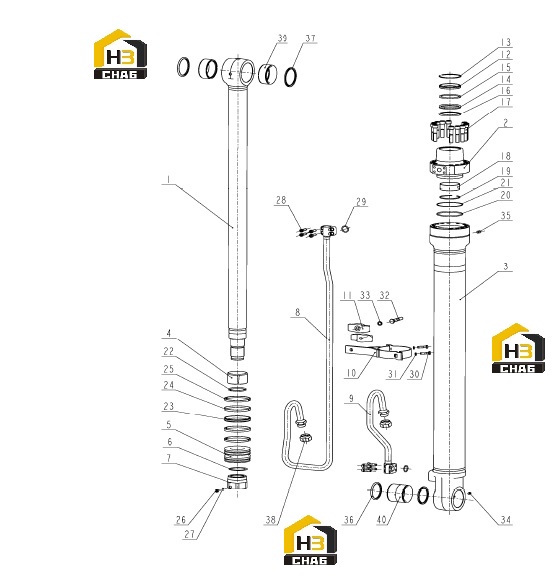

Цилиндр стрелы правый 803085646

← Цилиндр стрелы левый 803085645 Логотип 310706084 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BAR

Каталожный номер:860120944

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:860120945

Комплект:1

Примечание:

№ на схеме:3

Наименование:CYLINDER

Каталожный номер:860120946

Комплект:1

Примечание:

№ на схеме:4

Наименование:CUSHION

Каталожный номер:860120947

Комплект:1

Примечание:D=85

№ на схеме:5

Наименование:PISTON

Каталожный номер:860120948

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:860120950

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:860120949

Комплект:1

Примечание:M62x3

№ на схеме:8

Наименование:PIPE

Каталожный номер:860120953

Комплект:1

Примечание:A

№ на схеме:9

Наименование:PIPE

Каталожный номер:860120954

Комплект:1

Примечание:B

№ на схеме:10

Наименование:CLAMP

Каталожный номер:860120956

Комплект:1

Примечание:

№ на схеме:11

Наименование:PRESSING PLATE

Каталожный номер:860120955

Комплект:1

Примечание:YB-01

№ на схеме:12

Наименование:DUST SEAL

Каталожный номер:860120957

Комплект:1

Примечание:

№ на схеме:13

Наименование:BACK-UP RING

Каталожный номер:860120958

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL-RING

Каталожный номер:860120959

Комплект:1

Примечание:

№ на схеме:15

Наименование:BACK-UP RING

Каталожный номер:860120960

Комплект:1

Примечание:

№ на схеме:16

Наименование:CUSHION

Каталожный номер:860120961

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:860120962

Комплект:12

Примечание:M16x75

№ на схеме:18

Наименование:BUSHING

Каталожный номер:860120963

Комплект:1

Примечание:

№ на схеме:19

Наименование:BACK-UP RING

Каталожный номер:860120964

Комплект:1

Примечание:Ф85x3

№ на схеме:20

Наименование:O-RING

Каталожный номер:860120965

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-BACK-UP RING

Каталожный номер:860120966

Комплект:1

Примечание:

№ на схеме:22

Наименование:CUSHION

Каталожный номер:860120967

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL RING

Каталожный номер:860120968

Комплект:1

Примечание:

№ на схеме:24

Наименование:GUIDE SLEEVE

Каталожный номер:860120969

Комплект:2

Примечание:

№ на схеме:25

Наименование:SEAL

Каталожный номер:860120970

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:860120971

Комплект:1

Примечание:M12x12

№ на схеме:27

Наименование:STEEL BALL

Каталожный номер:860120972

Комплект:1

Примечание:Ф8

№ на схеме:28

Наименование:SCREW

Каталожный номер:860120973

Комплект:8

Примечание:M10x35

№ на схеме:29

Наименование:O-RING

Каталожный номер:860120974

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:860120980

Комплект:2

Примечание:M10x30

№ на схеме:31

Наименование:SPRING WASHER

Каталожный номер:860120979

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:860120977

Комплект:1

Примечание:M14x80

№ на схеме:33

Наименование:SPRING WASHER

Каталожный номер:860120982

Комплект:2

Примечание:Ф10

№ на схеме:34

Наименование:OILER CUP

Каталожный номер:860120976

Комплект:2

Примечание:M10x1

№ на схеме:35

Наименование:NUT

Каталожный номер:860120978

Комплект:1

Примечание:M14

№ на схеме:36

Наименование:DUST SEAL

Каталожный номер:860120975

Комплект:2

Примечание:

№ на схеме:37

Наименование:DUST SEAL

Каталожный номер:860120983

Комплект:2

Примечание:

№ на схеме:38

Наименование:NUT

Каталожный номер:860120981

Комплект:2

Примечание:M10

№ на схеме:39

Наименование:BUSHING

Каталожный номер:860120951

Комплект:2

Примечание:B

№ на схеме:40

Наименование:BUSHING

Каталожный номер:860120952

Комплект:1

Примечание:
