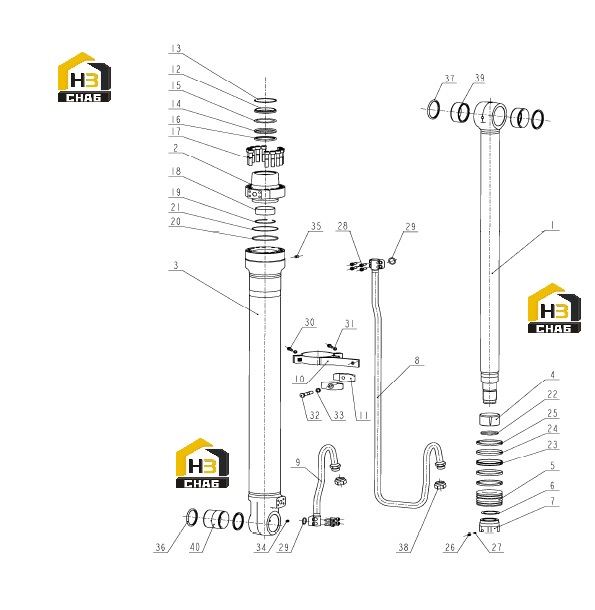

Цилиндр стрелы левый 803085645

← Цилиндр ковша 310705487 Цилиндр стрелы правый 803085646 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BAR

Каталожный номер:860120904

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:860120905

Комплект:1

Примечание:

№ на схеме:3

Наименование:CYLINDER

Каталожный номер:860120906

Комплект:1

Примечание:

№ на схеме:4

Наименование:CUSHION

Каталожный номер:860120907

Комплект:1

Примечание:D=85

№ на схеме:5

Наименование:PISTON

Каталожный номер:860120908

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:860120910

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:860120909

Комплект:1

Примечание:M62x3

№ на схеме:8

Наименование:PIPE

Каталожный номер:860120913

Комплект:1

Примечание:A

№ на схеме:9

Наименование:PIPE

Каталожный номер:860120914

Комплект:1

Примечание:B

№ на схеме:10

Наименование:CLAMP

Каталожный номер:860120916

Комплект:1

Примечание:

№ на схеме:11

Наименование:PRESSING PLATE

Каталожный номер:860120915

Комплект:1

Примечание:YB-01

№ на схеме:12

Наименование:DUST SEAL

Каталожный номер:860120917

Комплект:1

Примечание:

№ на схеме:13

Наименование:BACK-UP RING

Каталожный номер:860120918

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:860120919

Комплект:1

Примечание:

№ на схеме:15

Наименование:BACK-UP RING

Каталожный номер:860120920

Комплект:1

Примечание:

№ на схеме:16

Наименование:CUSHION

Каталожный номер:860120921

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:860120922

Комплект:12

Примечание:M16x75

№ на схеме:18

Наименование:BUSHING

Каталожный номер:860120923

Комплект:1

Примечание:

№ на схеме:19

Наименование:BACK-UP RING

Каталожный номер:860120924

Комплект:1

Примечание:Ф85x3

№ на схеме:20

Наименование:O-RING

Каталожный номер:860120925

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-BACK-UP RING

Каталожный номер:860120926

Комплект:1

Примечание:

№ на схеме:22

Наименование:CUSHION

Каталожный номер:860120927

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL RING

Каталожный номер:860120928

Комплект:1

Примечание:

№ на схеме:24

Наименование:GUIDE SLEEVE

Каталожный номер:860120929

Комплект:2

Примечание:

№ на схеме:25

Наименование:SEAL

Каталожный номер:860120930

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:860120931

Комплект:1

Примечание:M12x12

№ на схеме:27

Наименование:STEEL BALL

Каталожный номер:860120932

Комплект:1

Примечание:Ф8

№ на схеме:28

Наименование:SCREW

Каталожный номер:860120933

Комплект:8

Примечание:M10x35

№ на схеме:29

Наименование:O-RING

Каталожный номер:860120934

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:860120940

Комплект:2

Примечание:M10x30

№ на схеме:31

Наименование:SPRING WASHER

Каталожный номер:860120939

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:860120937

Комплект:1

Примечание:M14x80

№ на схеме:33

Наименование:SPRING WASHER

Каталожный номер:860120942

Комплект:1

Примечание:Ф10

№ на схеме:34

Наименование:OILER CUP

Каталожный номер:860120936

Комплект:2

Примечание:M10x1

№ на схеме:35

Наименование:NUT

Каталожный номер:860120938

Комплект:1

Примечание:M14

№ на схеме:36

Наименование:DUST SEAL

Каталожный номер:860120935

Комплект:2

Примечание:

№ на схеме:37

Наименование:DUST SEAL

Каталожный номер:860120943

Комплект:2

Примечание:

№ на схеме:38

Наименование:NUT

Каталожный номер:860120941

Комплект:2

Примечание:M10

№ на схеме:39

Наименование:BUSHING

Каталожный номер:860120911

Комплект:2

Примечание:

№ на схеме:40

Наименование:BUSHING

Каталожный номер:860120912

Комплект:1

Примечание:
