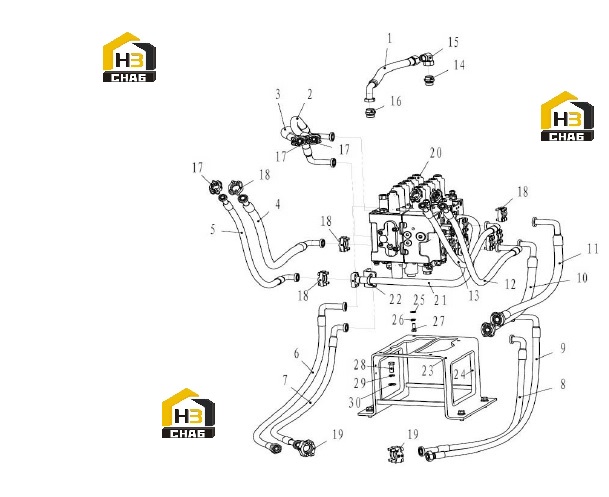

Трубопровод клапана 310705488

← Система гидравлическая в сборе 310705488 Трубопровод 310705488 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE

Каталожный номер:803172664

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:803411193

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE

Каталожный номер:803411194

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:803306185

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE

Каталожный номер:803383573

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE

Каталожный номер:803406253

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE

Каталожный номер:803083525

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:803406252

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:803380824

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE

Каталожный номер:803411195

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:803391235

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:803380861

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:803388174

Комплект:1

Примечание:

№ на схеме:14

Наименование:ADAPTER

Каталожный номер:803100723

Комплект:1

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:803103798

Комплект:1

Примечание:

№ на схеме:16

Наименование:JOINT

Каталожный номер:803172798

Комплект:1

Примечание:

№ на схеме:17

Наименование:FLANGE

Каталожный номер:803164827

Комплект:5

Примечание:

№ на схеме:18

Наименование:FLANGE

Каталожный номер:803164234

Комплект:17

Примечание:

№ на схеме:19

Наименование:FLANGE

Каталожный номер:803201542

Комплект:4

Примечание:

№ на схеме:20

Наименование:MAIN CONTROL VALVE

Каталожный номер:803078356

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIPE

Каталожный номер:310705508

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:310705509

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:310705507

Комплект:1

Примечание:

№ на схеме:24

Наименование:LATEX

Каталожный номер:801971323

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:805338261

Комплект:4

Примечание:12

№ на схеме:26

Наименование:WASHER

Каталожный номер:805338281

Комплект:4

Примечание:12 300HV

№ на схеме:27

Наименование:BOLT

Каталожный номер:805006413

Комплект:3

Примечание:M12x35 10.9

№ на схеме:28

Наименование:BOLT

Каталожный номер:805006332

Комплект:4

Примечание:M16x40 10.9

№ на схеме:29

Наименование:WASHER

Каталожный номер:805338263

Комплект:4

Примечание:16

№ на схеме:30

Наименование:WASHER

Каталожный номер:805338296

Комплект:4

Примечание:16
