Трубопровод 310705488

Трубопровод 310705488

← Трубопровод клапана 310705488 Насос шестеренный 803082858 →

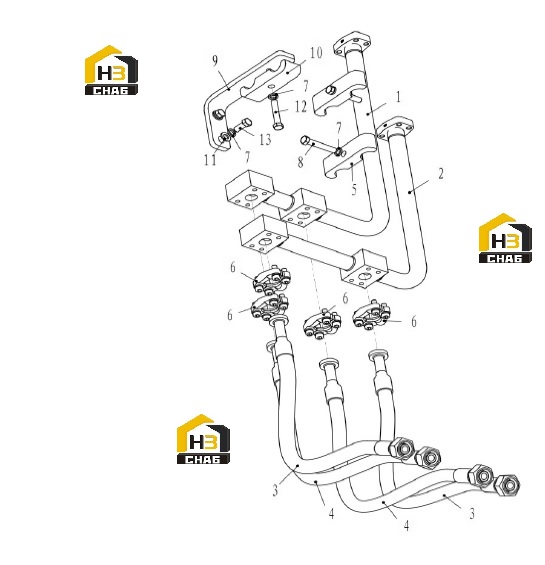

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PIPE
Каталожный номер:310705504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PIPE
Каталожный номер:310705505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:803411197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE
Каталожный номер:803411196
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CLAMP
Каталожный номер:310705530
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:FLANGE
Каталожный номер:803164234
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:805338261
Комплект:4
Примечание:12
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:805046717
Комплект:2
Примечание:M12x75
0 ₽
шт
№ на схеме:9
Наименование:CLAMP
Каталожный номер:310705531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:805338281
Комплект:2
Примечание:12 300HV
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:805006427
Комплект:1
Примечание:M12x70 10.9
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:805006412
Комплект:2
Примечание:M12x30
