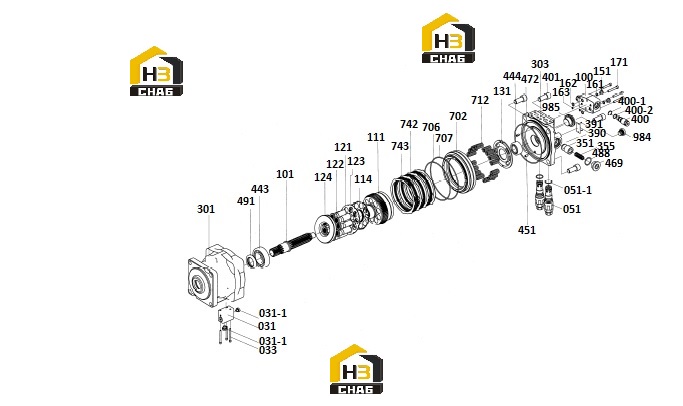

Редуктор поворотный в сборе 803082859

← Редуктор поворотный с комплектующими 310705400 Комплектующие редуктора 803082859 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:031-1

Наименование:PLUG

Каталожный номер:860126731

Комплект:2

Примечание:

№ на схеме:031

Наименование:TIME DELAY VALVE

Каталожный номер:860120560

Комплект:1

Примечание:

№ на схеме:033

Наименование:BOLT

Каталожный номер:860120561

Комплект:3

Примечание:

№ на схеме:051-1

Наименование:O-RING

Каталожный номер:860126742

Комплект:2

Примечание:

№ на схеме:051

Наименование:RELIEF VALVE

Каталожный номер:860139455

Комплект:2

Примечание:

№ на схеме:100

Наименование:CASE

Каталожный номер:860126744

Комплект:1

Примечание:

№ на схеме:101

Наименование:SHAFT

Каталожный номер:803009145

Комплект:1

Примечание:

№ на схеме:111

Наименование:CYLINDER

Каталожный номер:860126733

Комплект:1

Примечание:

№ на схеме:114

Наименование:SPRING PLATE

Каталожный номер:860126734

Комплект:1

Примечание:

№ на схеме:121

Наименование:PISTON

Каталожный номер:860126735

Комплект:9

Примечание:

№ на схеме:122

Наименование:SHOE

Каталожный номер:860126736

Комплект:9

Примечание:

№ на схеме:123

Наименование:PLATE

Каталожный номер:860126737

Комплект:1

Примечание:

№ на схеме:124

Наименование:SHOE PLATE

Каталожный номер:860139454

Комплект:1

Примечание:

№ на схеме:131

Наименование:VALVE PLATE

Каталожный номер:860126745

Комплект:1

Примечание:

№ на схеме:151

Наименование:PLUG

Каталожный номер:860126746

Комплект:2

Примечание:

№ на схеме:161

Наименование:O-RING

Каталожный номер:860126747

Комплект:2

Примечание:

№ на схеме:162

Наименование:O-RING

Каталожный номер:860126748

Комплект:2

Примечание:

№ на схеме:163

Наименование:O-RING

Каталожный номер:860126749

Комплект:2

Примечание:

№ на схеме:171

Наименование:BLOT

Каталожный номер:860126750

Комплект:4

Примечание:

№ на схеме:301

Наименование:CASE

Каталожный номер:860126739

Комплект:1

Примечание:

№ на схеме:303

Наименование:CASE

Каталожный номер:860139453

Комплект:1

Примечание:

№ на схеме:351

Наименование:PISTON

Каталожный номер:860133451

Комплект:2

Примечание:

№ на схеме:355

Наименование:SPRING

Каталожный номер:860126753

Комплект:2

Примечание:

№ на схеме:390

Наименование:PLATE,NAME

Каталожный номер:860125709

Комплект:1

Примечание:

№ на схеме:391

Наименование:PIN

Каталожный номер:860126754

Комплект:2

Примечание:

№ на схеме:400-1

Наименование:O-RING

Каталожный номер:860126756

Комплект:2

Примечание:

№ на схеме:400-2

Наименование:BACK-UP RING

Каталожный номер:860126755

Комплект:2

Примечание:

№ на схеме:400

Наименование:BYPASS VALVE ASSYMBLY

Каталожный номер:860126757

Комплект:2

Примечание:

№ на схеме:401

Наименование:BOLT

Каталожный номер:860120547

Комплект:4

Примечание:

№ на схеме:443

Наименование:BEARING

Каталожный номер:860126740

Комплект:1

Примечание:

№ на схеме:444

Наименование:BEARING

Каталожный номер:860126758

Комплект:1

Примечание:

№ на схеме:451

Наименование:PIN

Каталожный номер:860126759

Комплект:2

Примечание:

№ на схеме:469

Наименование:PLUG

Каталожный номер:860126760

Комплект:2

Примечание:

№ на схеме:472

Наименование:O-RING

Каталожный номер:860126761

Комплект:1

Примечание:

№ на схеме:488

Наименование:O-RING

Каталожный номер:860126762

Комплект:2

Примечание:

№ на схеме:491

Наименование:SEAL

Каталожный номер:860126741

Комплект:1

Примечание:

№ на схеме:702

Наименование:BRAKE PISTON

Каталожный номер:860126763

Комплект:1

Примечание:

№ на схеме:706

Наименование:O-RING

Каталожный номер:860126764

Комплект:1

Примечание:

№ на схеме:707

Наименование:O-RING

Каталожный номер:860126765

Комплект:1

Примечание:

№ на схеме:712

Наименование:BRAKE SPRING

Каталожный номер:860126766

Комплект:16

Примечание:

№ на схеме:742

Наименование:FRICTION DISK

Каталожный номер:860126767

Комплект:3

Примечание:

№ на схеме:743

Наименование:SEPARATOR

Каталожный номер:860126768

Комплект:4

Примечание:

№ на схеме:984

Наименование:PLUG

Каталожный номер:860126769

Комплект:1

Примечание:

№ на схеме:985

Наименование:PLUG

Каталожный номер:803009230

Комплект:1

Примечание:
