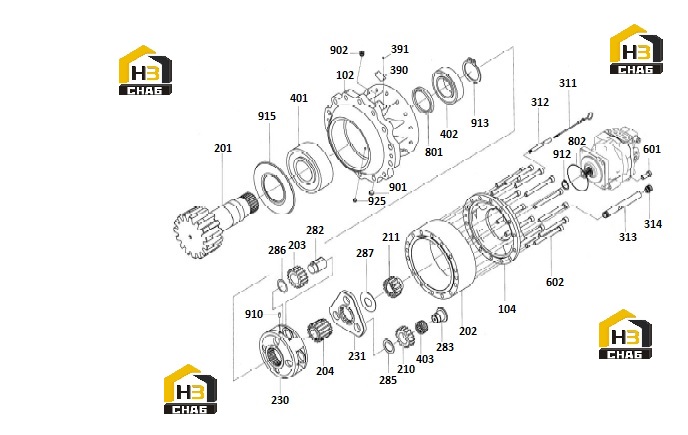

Комплектующие редуктора 803082859

← Редуктор поворотный в сборе 803082859 Противовес 310705409 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:102

Наименование:Shell

Каталожный номер:803009239

Комплект:1

Примечание:

№ на схеме:104

Наименование:BACK CASE

Каталожный номер:803009241

Комплект:1

Примечание:

№ на схеме:201

Наименование:SHAFT

Каталожный номер:803009244

Комплект:1

Примечание:

№ на схеме:202

Наименование:BEARING RING

Каталожный номер:803009247

Комплект:1

Примечание:

№ на схеме:203

Наименование:PLANET GEAR

Каталожный номер:860120578

Комплект:4

Примечание:

№ на схеме:204

Наименование:SUN GEAR

Каталожный номер:860120579

Комплект:1

Примечание:

№ на схеме:210

Наименование:PLANET GEAR

Каталожный номер:860120580

Комплект:3

Примечание:

№ на схеме:211

Наименование:SUN GEAR

Каталожный номер:803009259

Комплект:1

Примечание:

№ на схеме:230

Наименование:RETAINER

Каталожный номер:803009262

Комплект:1

Примечание:

№ на схеме:231

Наименование:SUPPORT PLATE

Каталожный номер:860139477

Комплект:1

Примечание:

№ на схеме:282

Наименование:PIN

Каталожный номер:803009266

Комплект:4

Примечание:

№ на схеме:283

Наименование:PIN

Каталожный номер:860139478

Комплект:3

Примечание:

№ на схеме:285

Наименование:THRUST PLATE

Каталожный номер:860139479

Комплект:3

Примечание:

№ на схеме:286

Наименование:THRUST RING

Каталожный номер:803009273

Комплект:4

Примечание:

№ на схеме:287

Наименование:THRUST PLATE

Каталожный номер:860139480

Комплект:1

Примечание:

№ на схеме:311

Наименование:LEVEL BAR

Каталожный номер:819909232

Комплект:1

Примечание:

№ на схеме:312

Наименование:PIPE

Каталожный номер:860127638

Комплект:1

Примечание:

№ на схеме:313

Наименование:PIPE

Каталожный номер:860139481

Комплект:1

Примечание:

№ на схеме:314

Наименование:PROTECTOR

Каталожный номер:860120311

Комплект:1

Примечание:

№ на схеме:390

Наименование:NAME PLATE

Каталожный номер:860139482

Комплект:1

Примечание:

№ на схеме:391

Наименование:PIN

Каталожный номер:860126754

Комплект:2

Примечание:

№ на схеме:401

Наименование:ROLLER BEARING

Каталожный номер:860120595

Комплект:1

Примечание:

№ на схеме:402

Наименование:ROLLER BEARINGL

Каталожный номер:860120596

Комплект:1

Примечание:

№ на схеме:403

Наименование:NEEDLE BEARING

Каталожный номер:860135926

Комплект:3

Примечание:

№ на схеме:601

Наименование:BOLT

Каталожный номер:803009289

Комплект:4

Примечание:

№ на схеме:602

Наименование:BOLT

Каталожный номер:803009291

Комплект:14

Примечание:

№ на схеме:801

Наименование:SEAL

Каталожный номер:860120600

Комплект:1

Примечание:

№ на схеме:802

Наименование:O-RING

Каталожный номер:860120601

Комплект:1

Примечание:

№ на схеме:901

Наименование:PLUG

Каталожный номер:860125999

Комплект:1

Примечание:

№ на схеме:902

Наименование:PLUG

Каталожный номер:803009298

Комплект:1

Примечание:

№ на схеме:903

Наименование:PLUG

Каталожный номер:803009299

Комплект:1

Примечание:

№ на схеме:910

Наименование:SPRING PIN

Каталожный номер:803009305

Комплект:4

Примечание:

№ на схеме:912

Наименование:BACK-UP RING

Каталожный номер:803009309

Комплект:1

Примечание:

№ на схеме:913

Наименование:SPRING RING

Каталожный номер:803009312

Комплект:1

Примечание:

№ на схеме:915

Наименование:DUST SEAL

Каталожный номер:860120607

Комплект:1

Примечание:

№ на схеме:925

Наименование:RELIEF VALVE

Каталожный номер:860126000

Комплект:1

Примечание:
