Рама вращающаяся в сборе 310705991

Рама вращающаяся в сборе 310705991

← Рама вращающаяся 310705991 Редуктор поворотный с комплектующими 310705400 →

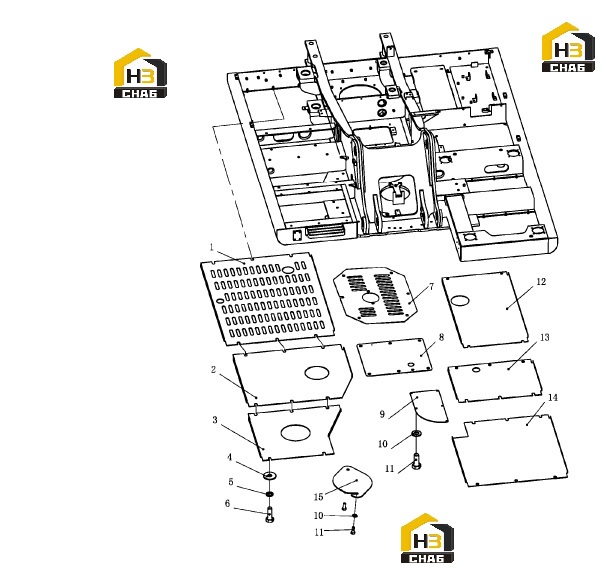

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sealing plate
Каталожный номер:310706005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:COVER
Каталожный номер:310706006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:310706007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805338268
Комплект:39
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:805338260
Комплект:39
Примечание:10 805339279
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:805046416
Комплект:39
Примечание:M10x30 10.9
0 ₽
шт
№ на схеме:7
Наименование:COVER
Каталожный номер:310706004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:COVER
Каталожный номер:310706002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:COVER
Каталожный номер:310707109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:805338277
Комплект:5
Примечание:8
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:805046508
Комплект:5
Примечание:M8x20 10.9 M8x20
0 ₽
шт
№ на схеме:12
Наименование:COVER
Каталожный номер:310706003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:COVER
Каталожный номер:310706001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:COVER
Каталожный номер:310706000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:COVER
Каталожный номер:310708564
Комплект:1
Примечание:
