Рама вращающаяся 310705991

Рама вращающаяся 310705991

← Таблички с данными 310706084 Рама вращающаяся в сборе 310705991 →

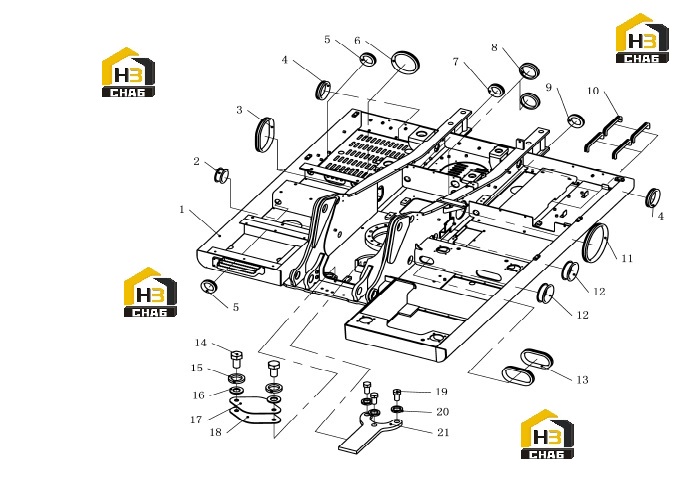

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRAME
Каталожный номер:310705992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:RUBBER
Каталожный номер:801971109
Комплект:1
Примечание:L=190
0 ₽
шт
№ на схеме:3
Наименование:RUBBER
Каталожный номер:801971113
Комплект:1
Примечание:L=520
0 ₽
шт
№ на схеме:4
Наименование:RUBBER
Каталожный номер:801971112
Комплект:2
Примечание:L=280
0 ₽
шт
№ на схеме:5
Наименование:RUBBER
Каталожный номер:801971110
Комплект:2
Примечание:L=190
0 ₽
шт
№ на схеме:6
Наименование:RUBBER
Каталожный номер:801971573
Комплект:1
Примечание:L=380
0 ₽
шт
№ на схеме:7
Наименование:RUBBER
Каталожный номер:801971111
Комплект:1
Примечание:L=190
0 ₽
шт
№ на схеме:8
Наименование:RUBBER
Каталожный номер:801971108
Комплект:2
Примечание:L=250
0 ₽
шт
№ на схеме:9
Наименование:RUBBER
Каталожный номер:801971103
Комплект:5
Примечание:L=190
0 ₽
шт
№ на схеме:11
Наименование:RUBBER
Каталожный номер:801971104
Комплект:1
Примечание:L=630
0 ₽
шт
№ на схеме:12
Наименование:RUBBER
Каталожный номер:801971106
Комплект:2
Примечание:L=280
0 ₽
шт
№ на схеме:13
Наименование:RUBBER
Каталожный номер:801971202
Комплект:2
Примечание:L=370
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:805046525
Комплект:2
Примечание:M10x20
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:805338260
Комплект:2
Примечание:10 805339279
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:805338279
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:17
Наименование:COVER
Каталожный номер:310706009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER
Каталожный номер:310706008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:805046563
Комплект:3
Примечание:M14x30
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:805338262
Комплект:3
Примечание:14
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:310705999
Комплект:1
Примечание:
