Капот 310705756

Капот 310705756

← Комплектующие кабины 310705756 Кабина аппарата 310705756 →

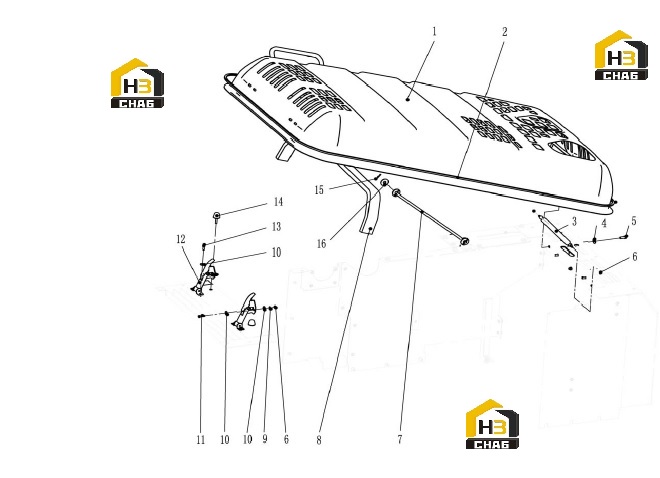

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Engine hood
Каталожный номер:310705787
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:RUBBER
Каталожный номер:801905543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:GAS SPRING
Каталожный номер:801737245
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805338268
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:805011330
Комплект:4
Примечание:M10x25
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:805238378
Комплект:4
Примечание:M8
0 ₽
шт
№ на схеме:7
Наименование:SUPPORT LEVER
Каталожный номер:310705903
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SPONGE
Каталожный номер:310705803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:805338259
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:805338266
Комплект:12
Примечание:8
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:805046511
Комплект:4
Примечание:M8x30
0 ₽
шт
№ на схеме:12
Наименование:LOCK
Каталожный номер:801503870
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:805046508
Комплект:4
Примечание:M8x20 10.9 M8x20
0 ₽
шт
№ на схеме:14
Наименование:STOPPER BALL
Каталожный номер:801905669
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIN
Каталожный номер:310705904
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:805338272
Комплект:4
Примечание:14
