Кабина аппарата 310705756

Кабина аппарата 310705756

← Капот 310705756 Перила 310705690 →

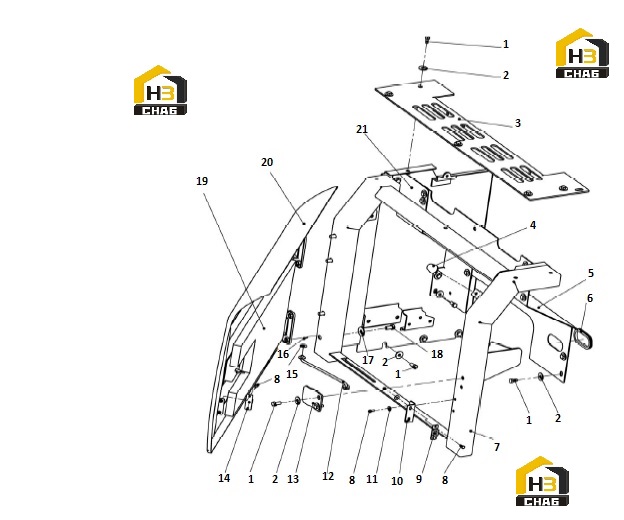

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:805011330
Комплект:24
Примечание:M10x25
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:805338268
Комплект:24
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:310705770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:STOPPER BALL
Каталожный номер:801905669
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:COVER
Каталожный номер:310705853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:LATEX
Каталожный номер:801970372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:FRAME
Каталожный номер:310707023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:805046481
Комплект:6
Примечание:M6x16 10.9
0 ₽
шт
№ на схеме:9
Наименование:GUIDE SEAT
Каталожный номер:819908621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:310705902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:805338264
Комплект:6
Примечание:6
0 ₽
шт
№ на схеме:12
Наименование:STAY BALL
Каталожный номер:310705768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:STOPPER
Каталожный номер:310705901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:GUIDE BLOCK
Каталожный номер:819908620
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:805338266
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:16
Наименование:PIN
Каталожный номер:805603536
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:805338270
Комплект:4
Примечание:12
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:805046469
Комплект:4
Примечание:M12x25
0 ₽
шт
№ на схеме:19
Наименование:SPONGE
Каталожный номер:310705785
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:DOOR
Каталожный номер:310705781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:COVER
Каталожный номер:310705867
Комплект:1
Примечание:
