Соединение к клапану (часть 2)

Соединение к клапану (часть 2)

← Соединение к клапану (часть 1) Соединение к гидравлическому баку →

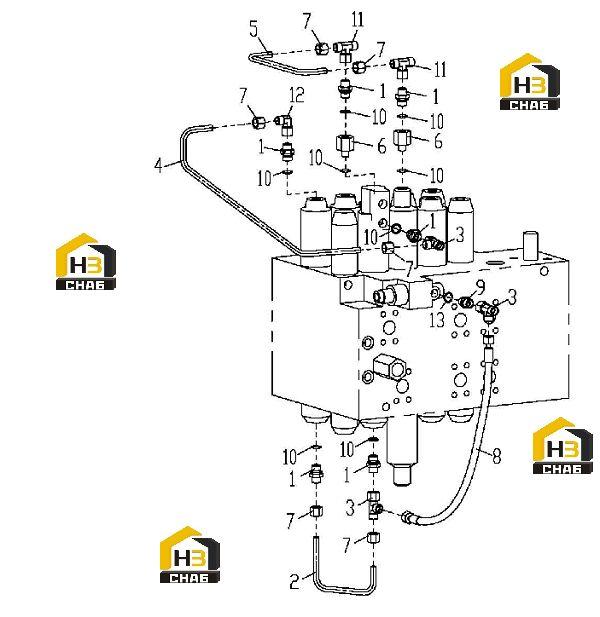

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:803172160
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:310600680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tee
Каталожный номер:803166479
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:310600444
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe
Каталожный номер:310600677
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve
Каталожный номер:803172314
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:819908784
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose Assembly
Каталожный номер:803173493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Adapter
Каталожный номер:803172161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-Ring
Каталожный номер:819909190
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tee
Каталожный номер:803166484
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Adapter
Каталожный номер:803163572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-Ring
Каталожный номер:803177593
Комплект:1
Примечание:
