Соединение к клапану (часть 1)

Соединение к клапану (часть 1)

← Соединение гидравлической системы Соединение к клапану (часть 2) →

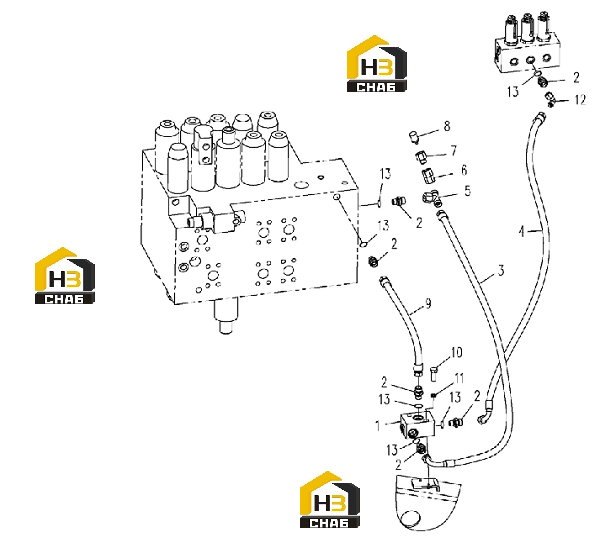

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shuttle Valve
Каталожный номер:803172055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Adapter
Каталожный номер:803172161
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose Assembly
Каталожный номер:819908661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:803172121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Adapter
Каталожный номер:803166484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Adapter
Каталожный номер:803600136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Adapter
Каталожный номер:803172168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pressure Switch
Каталожный номер:803608700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:803172104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:805000278
Комплект:2
Примечание:M10X55 GB/T5783-2000
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:12
Наименование:Elbow
Каталожный номер:803163572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-Ring
Каталожный номер:803177593
Комплект:6
Примечание:
